ప్రత్యామ్నాయ ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్ఫార్మర్

రీప్లేస్‌మెంట్ ఆయిల్ ఇమ్మర్‌స్డ్ ట్రాన్స్‌ఫార్మర్ అనేది ఆపరేటింగ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లో ఇప్పటికే ఉన్న ట్రాన్స్‌ఫార్మర్‌ను భర్తీ చేయడానికి ప్రత్యేకంగా రూపొందించబడిన ఒక రకమైన చమురు-నిండిన పవర్ ట్రాన్స్‌ఫార్మర్, సాధారణంగా వృద్ధాప్య పరికరాలు, వైఫల్యం, సామర్థ్య పరిమితులు లేదా సమర్థత అప్‌గ్రేడ్ అవసరాల కారణంగా.

కొత్త ఇన్‌స్టాలేషన్‌లలో ఉపయోగించే ట్రాన్స్‌ఫార్మర్‌ల మాదిరిగా కాకుండా, రీప్లేస్‌మెంట్ ట్రాన్స్‌ఫార్మర్ సిస్టమ్ అనుకూలత, భౌతిక పరస్పర మార్పిడి మరియు ఇప్పటికే ఉన్న ఎలక్ట్రికల్ ఇన్‌ఫ్రాస్ట్రక్చర్‌తో అతుకులు లేని ఏకీకరణపై బలమైన దృష్టితో రూపొందించబడింది.

ఇంజనీరింగ్ నిర్వచనం

ఎలక్ట్రికల్ ఇంజినీరింగ్ దృక్కోణం నుండి, రీప్లేస్‌మెంట్ ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్‌ఫార్మర్‌ని ఇలా నిర్వచించవచ్చు:

వోల్టేజ్ స్థాయి, వెక్టార్ సమూహం, ఇన్‌స్టాలేషన్ కొలతలు మరియు లోడ్ ప్రొఫైల్ వంటి ప్రస్తుత నెట్‌వర్క్ పరిస్థితులకు అనుగుణంగా పవర్ ట్రాన్స్‌ఫార్మర్ రూపొందించబడింది లేదా ఆప్టిమైజ్ చేయబడింది-తద్వారా ఇది అసలు సిస్టమ్‌లో పెద్ద మార్పు లేకుండానే సర్వీస్‌లో ఉన్న ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్‌ను నేరుగా భర్తీ చేయగలదు.

కీలక సాంకేతిక లక్షణాలు

సాధారణ రీప్లేస్‌మెంట్ ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్‌ఫార్మర్ క్రింది సాంకేతిక అవసరాల ద్వారా నిర్వచించబడింది:

వోల్టేజ్ అనుకూలత:ఇప్పటికే ఉన్న 6kV/0.4kV, 10kV/0.4kV మొదలైన సిస్టమ్ స్థాయిలకు సరిపోలుతుంది.

ఇన్‌స్టాలేషన్ పరస్పర మార్పిడి:ఇప్పటికే ఉన్న ఫౌండేషన్‌లు, కేబుల్ ఎంట్రీ పాయింట్లు మరియు సబ్‌స్టేషన్ లేఅవుట్‌లకు సరిపోయేలా రూపొందించబడింది

వెక్టర్ గ్రూప్ మ్యాచింగ్:సాధారణంగా Dyn11 లేదా అసలు ట్రాన్స్‌ఫార్మర్ కాన్ఫిగరేషన్‌తో సమానంగా ఉంటుంది

షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ కోఆర్డినేషన్:సిస్టమ్ స్థిరత్వాన్ని నిర్ధారించడానికి సాధారణంగా 5%–8% పరిధిలో రూపొందించబడింది

పనితీరు ఆప్టిమైజేషన్:భర్తీ చేయబడిన యూనిట్‌తో పోలిస్తే సామర్థ్యాన్ని మెరుగుపరచడం, నష్టాలను తగ్గించడం లేదా ఉష్ణ పనితీరును మెరుగుపరచడం

ముందుగా సరైన పరిమాణాన్ని గుర్తించండి

ఇక్కడ ఒక ఉదాహరణ ఉంది: మీ ప్రస్తుత లోడ్ 800kVA మరియు మీరు 400kVA కొత్త డిమాండ్‌ని జోడిస్తున్నారు. కొంత వృద్ధి మార్జిన్‌లో కారకం, మరియు 1250-1600kVA అర్ధమే. నేటి సంఖ్యలను మాత్రమే చూడకండి-కొంత హెడ్‌రూమ్‌ను వదిలివేయడం ఎల్లప్పుడూ సురక్షితమైన పందెం.

ట్రాన్స్‌ఫార్మర్ కెపాసిటీ గణన చేస్తున్నప్పుడు, ఈ పారామితులను గుర్తుంచుకోండి: వోల్టేజ్ స్థాయి మీ ప్రస్తుత సిస్టమ్‌తో సరిపోలాలి (10kV/0.4kV వంటివి), వెక్టార్ గ్రూప్ Dyn11 చాలా వాణిజ్య అనువర్తనాలకు పని చేస్తుంది మరియు 5-8% ఇంపెడెన్స్ ప్రామాణికం. మీకు ఖచ్చితంగా తెలియకుంటే, GUANGBIAN యొక్క చైనా ఫ్యాక్టరీ బృందం మీ సెటప్‌ని సమీక్షించవచ్చు మరియు తయారీకి ముందు స్పెక్స్‌ను నిర్ధారించవచ్చు.

మార్పిడికి ముందు ఏమి సిద్ధం చేయాలి?

తనిఖీ చేయడానికి మూడు విషయాలు:

1.ఎలక్ట్రికల్ అసెస్‌మెంట్ — మీ బస్‌బార్లు మరియు కేబుల్‌లు అధిక కరెంట్‌ని నిర్వహించగలవా? రక్షణ పథకానికి సర్దుబాట్లు అవసరమా?

2.స్ట్రక్చరల్ చెక్ - ఫౌండేషన్ పరిమాణం, యూనిట్‌ను లోపలికి తరలించడానికి యాక్సెస్ మార్గం, వెంటిలేషన్ పరిస్థితులు.

3.యుటిలిటీ కోఆర్డినేషన్ — సామర్థ్య అప్‌గ్రేడ్‌కు మీ ఇన్‌కమింగ్ సప్లైలో మార్పులు అవసరం కావచ్చు. పవర్ షట్‌డౌన్ అనుమతిని ముందుగానే క్రమబద్ధీకరించండి.

మీరు ట్రాన్స్‌ఫార్మర్ రీప్లేస్‌మెంట్ ప్రాజెక్ట్‌ను ప్లాన్ చేస్తుంటే, మా చైనా ఫ్యాక్టరీ నుండి GUANGBIAN యొక్క సాంకేతిక బృందం ఈ అంశాలను సమీక్షించడంలో సహాయపడుతుంది. మేము మా తయారీ కేంద్రం వద్ద ఇలాంటి కేసులను నిర్వహించాము మరియు ఏ వివరాలను తరచుగా విస్మరించబడతామో తెలుసు.

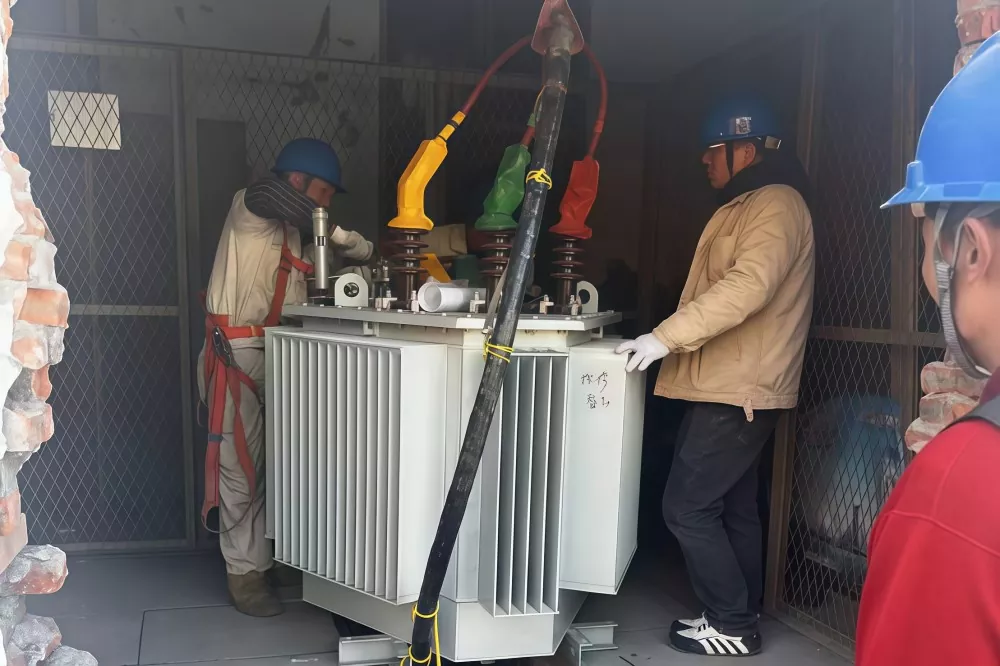

సంస్థాపన మరియు ప్రారంభించడం

పవర్ ఆఫ్ → డిస్‌కనెక్ట్ → పాత యూనిట్‌ను తీసివేయండి → కొత్త ట్రాన్స్‌ఫార్మర్‌ను ఉంచండి → వైరింగ్ → టెస్టింగ్ → ఎనర్జైజ్

పరీక్ష దశను దాటవేయవద్దు: టర్న్స్ రేషియో టెస్ట్, ఇన్సులేషన్ రెసిస్టెన్స్, వెక్టర్ గ్రూప్ వెరిఫికేషన్, రెసిస్టెన్స్ మెజర్‌మెంట్. మీరు స్విచ్‌ను తిప్పే ముందు ప్రతిదీ పాస్ చేయాలి. మొదటి కొన్ని వారాలలో, ఉష్ణోగ్రతపై నిఘా ఉంచండి, అసాధారణ శబ్దం కోసం వినండి, కంపనం కోసం తనిఖీ చేయండి.

ఎంత ఖర్చవుతుంది?

ఒక 1250kVA యూనిట్ కోసం, ట్రాన్స్‌ఫార్మర్ $25,000–45,000 వరకు నడుస్తుంది. ఇన్‌స్టాలేషన్ మరియు మార్పులతో, మొత్తం ప్రాజెక్ట్ ధర సుమారు $35,000–75,000. మీ ప్రస్తుత యూనిట్ దాదాపు 20 సంవత్సరాలుగా నడుస్తుంటే, సమాంతర యూనిట్‌ని జోడించడం కంటే కొత్త దానితో భర్తీ చేయడం మరింత అర్ధవంతం-తక్కువ నిర్వహణ అవాంతరం, మెరుగైన సామర్థ్యం.

ఇన్‌స్టాలేషన్ తర్వాత, పరీక్ష నివేదికలు మరియు అంతర్నిర్మిత డ్రాయింగ్‌లను ఫైల్‌లో ఉంచండి. త్రైమాసిక ఉష్ణోగ్రతలను తనిఖీ చేయండి, ఏటా చమురు విశ్లేషణ చేయండి (చమురుతో నిండిన రకాల కోసం). సరైన జాగ్రత్తతో, ఈ పరికరాలు 20-30 సంవత్సరాలు సజావుగా నడపాలి.

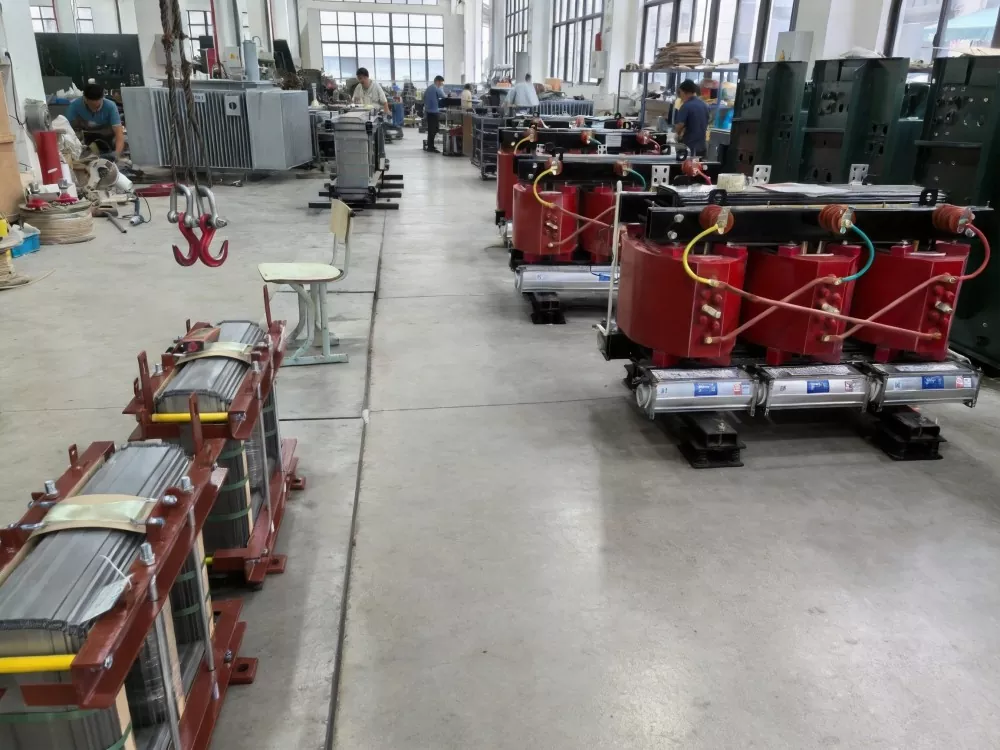

GUANGBIAN యొక్క చైనా కర్మాగారంలో, మేము దీర్ఘకాలం పాటు నిర్మించబడిన ట్రాన్స్‌ఫార్మర్‌లను తయారు చేస్తాము. మీరు ట్రాన్స్‌ఫార్మర్ ఎంపిక దశలో ఉన్నా లేదా స్పెక్స్ సమీక్షించాల్సిన అవసరం ఉన్నా, మా బృందం సహాయం చేయగలదు.

ప్రామాణిక కొత్త ఇన్‌స్టాలేషన్ ట్రాన్స్‌ఫార్మర్‌ల నుండి తేడా

తరచుగా అడిగే ప్రశ్నలు

1. రీప్లేస్‌మెంట్ ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్‌ఫార్మర్ అంటే ఏమిటి?

ఇది ఆపరేటింగ్ పవర్ సిస్టమ్‌లో ఇప్పటికే ఉన్న ట్రాన్స్‌ఫార్మర్‌ను భర్తీ చేయడానికి రూపొందించిన చమురు-మునిగిపోయిన ట్రాన్స్‌ఫార్మర్. ఇది ఒరిజినల్ ఎలక్ట్రికల్ పరిస్థితులకు సరిపోయేలా నిర్మించబడింది కాబట్టి సిస్టమ్ కనీస మార్పులతో రన్ అవుతూ ఉంటుంది.

2. ట్రాన్స్‌ఫార్మర్‌ను ఎప్పుడు మార్చాలి?

ట్రాన్స్‌ఫార్మర్ పాతది (సాధారణంగా 15–25+ సంవత్సరాలు), తరచుగా విఫలమైనప్పుడు, కరెంట్ లోడ్ డిమాండ్‌ను తీర్చలేనప్పుడు లేదా అధిక నిర్వహణ ఖర్చులు కలిగి ఉన్నప్పుడు భర్తీ అవసరం.

3. భర్తీకి సరైన సామర్థ్యాన్ని నేను ఎలా ఎంచుకోవాలి?

ప్రస్తుత లోడ్, భవిష్యత్తు విస్తరణ (సాధారణంగా 15–25% మార్జిన్) మరియు వోల్టేజ్ స్థాయి మరియు ఇన్‌స్టాలేషన్ పరిమితుల వంటి సిస్టమ్ పరిస్థితుల ఆధారంగా సామర్థ్యం ఎంపిక చేయబడుతుంది.

4. రీప్లేస్‌మెంట్ ట్రాన్స్‌ఫార్మర్ సామర్థ్యాన్ని పెంచగలదా?

అవును. రీప్లేస్‌మెంట్ యూనిట్‌ను అధిక సామర్థ్యానికి అప్‌గ్రేడ్ చేయవచ్చు, అయితే ఇప్పటికే ఉన్న కేబుల్‌లు, స్విచ్‌గేర్ మరియు రక్షణ వ్యవస్థ అనుకూలత కోసం తప్పనిసరిగా తనిఖీ చేయబడాలి.

5. ట్రాన్స్‌ఫార్మర్‌ను మార్చేటప్పుడు ఏది సరిపోలాలి?

వోల్టేజ్ నిష్పత్తి, వెక్టార్ సమూహం (సాధారణంగా Dyn11), ఇంపెడెన్స్ (సుమారు 5–8%) మరియు భౌతిక ఇన్‌స్టాలేషన్ కొలతలు కీలక పారామితులలో ఉన్నాయి.

6. భర్తీ ప్రక్రియ ఎంత సమయం పడుతుంది?

ఇన్‌స్టాలేషన్ మరియు రీప్లేస్‌మెంట్ సాధారణంగా సైట్ పరిస్థితులపై ఆధారపడి 1-3 రోజులు పడుతుంది, అలాగే పరీక్ష మరియు కమీషన్ కోసం అదనపు సమయం పడుతుంది.
