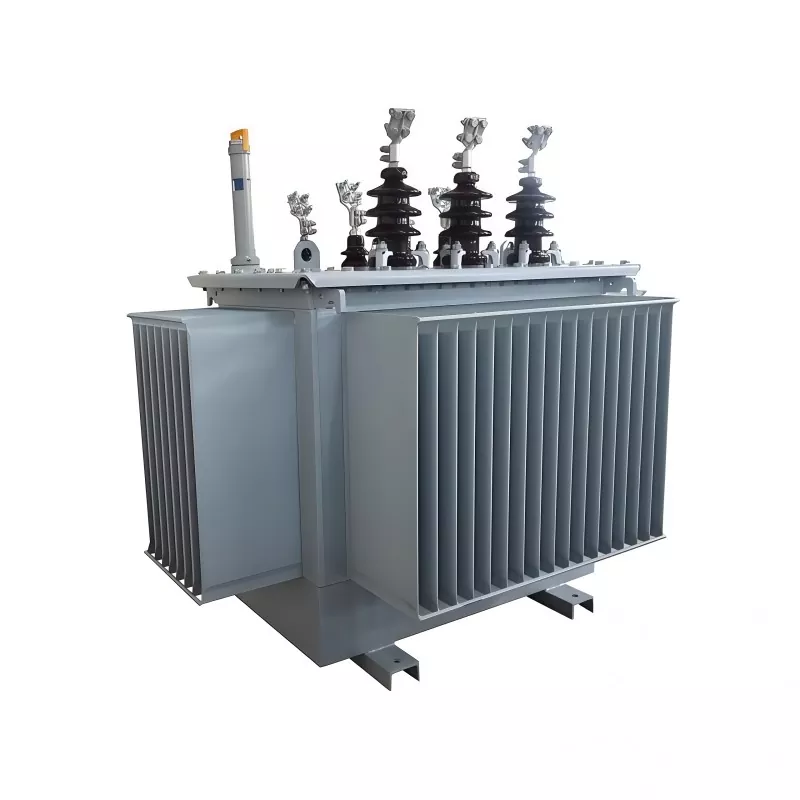

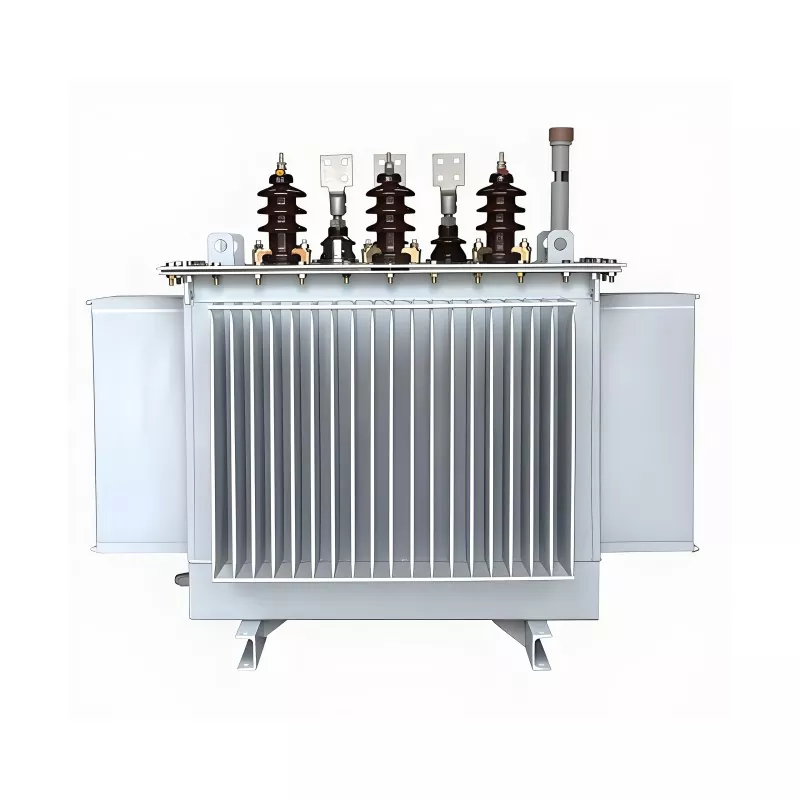

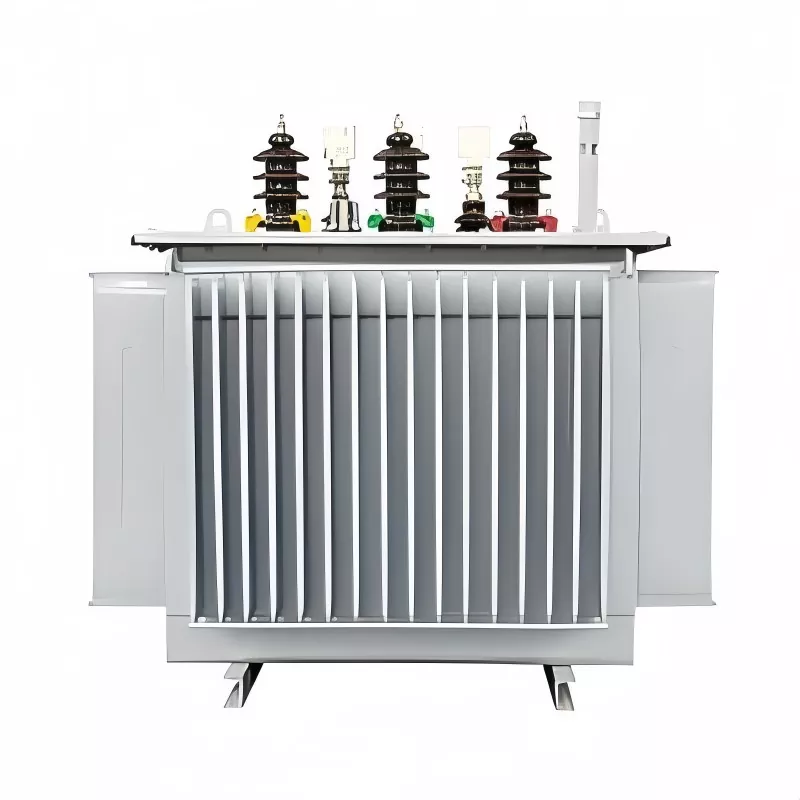

100KVA 20KV త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్‌ఫార్మర్

GUANGBIAN ద్వారా చైనాలో ఉత్పత్తి చేయబడిన ఈ 100KVA 20KV త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్‌ఫార్మర్, దాని Yzn5 కనెక్షన్ సమూహం కారణంగా ప్రత్యేకంగా నిలుస్తుంది. ఇది కనెక్షన్ కాన్ఫిగరేషన్, ఇక్కడ అధిక-వోల్టేజ్ వైండింగ్ స్టార్ కనెక్షన్‌ని (Y కనెక్షన్) అవలంబిస్తుంది, తక్కువ-వోల్టేజ్ వైండింగ్ జిగ్‌జాగ్ కనెక్షన్‌ను ఉపయోగిస్తుంది (డెల్టా కనెక్షన్ నుండి తీసుకోబడింది), తక్కువ-వోల్టేజ్ వైపున తటస్థ పాయింట్ బయటకు తీయబడుతుంది మరియు అధిక మరియు తక్కువ-వోల్టేజ్ వైండింగ్‌ల మధ్య దశ సంబంధాన్ని "క్లాక్ మెథడ్" ఉపయోగించి గుర్తిస్తారు.

ఈ త్రీ ఫేజ్ ట్రాన్స్‌ఫార్మర్‌ను మా కస్టమర్‌లు అధిక విద్యుత్ సరఫరా నాణ్యతను డిమాండ్ చేసే ఖచ్చితమైన మెషిన్ టూల్ వర్క్‌షాప్‌లలో ఉపయోగిస్తారు, ఇది హార్మోనిక్ జోక్యం వల్ల పరికరాల వైఫల్యాలను తగ్గించడానికి ఉపయోగపడుతుంది.

ఇది సాధారణంగా ఇన్‌స్టాల్ చేయబడింది:

పారిశ్రామిక విద్యుత్ పంపిణీ వ్యవస్థలు

గ్రామీణ విద్యుదీకరణ ప్రాజెక్టులు

చిన్న సబ్ స్టేషన్లు

మౌలిక సదుపాయాలు మరియు నిర్మాణ స్థలాలు

వాణిజ్య మరియు యుటిలిటీ పవర్ నెట్‌వర్క్‌లు

పొడి-రకం ట్రాన్స్‌ఫార్మర్‌లతో పోలిస్తే, చమురు-మునిగిపోయిన ట్రాన్స్‌ఫార్మర్లు మెరుగైన శీతలీకరణ పనితీరును మరియు అధిక ఓవర్‌లోడ్ నిరోధకతను అందిస్తాయి, ఇవి బాహ్య మరియు భారీ-డ్యూటీ అనువర్తనాలకు మరింత అనుకూలంగా ఉంటాయి.

ముఖ్య లక్షణాలు & ప్రయోజనాలు

1. 20KV మీడియం వోల్టేజ్ సిస్టమ్స్‌లో స్థిరమైన పనితీరు

20KV డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌ల కోసం రూపొందించబడింది, స్థిరమైన వోల్టేజ్ మార్పిడి మరియు హెచ్చుతగ్గుల గ్రిడ్ పరిస్థితులలో కూడా నమ్మదగిన ఆపరేషన్‌ను నిర్ధారిస్తుంది. ఇది మొత్తం పవర్ సిస్టమ్ స్థిరత్వం మరియు పరికరాల రక్షణను మెరుగుపరుస్తుంది.

2. తక్కువ శక్తి నష్టంతో అధిక సామర్థ్యం

ఆప్టిమైజ్ చేయబడిన కోర్ మరియు వైండింగ్ డిజైన్ ఎటువంటి లోడ్ మరియు లోడ్ నష్టాలను గణనీయంగా తగ్గిస్తుంది, దీర్ఘకాలిక శక్తి వినియోగం మరియు కార్యాచరణ ఖర్చులను తగ్గించడంలో సహాయపడుతుంది.

3. బలమైన వేడి వెదజల్లడానికి చమురు-మునిగిన శీతలీకరణ

ONAN చమురు-మునిగిపోయిన శీతలీకరణ వ్యవస్థ సమర్థవంతమైన ఉష్ణ తొలగింపును నిర్ధారిస్తుంది, నిరంతర పూర్తి-లోడ్ ఆపరేషన్‌కు మద్దతు ఇస్తుంది మరియు ఇన్సులేషన్ జీవితకాలం పొడిగిస్తుంది.

4. అధిక ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ బలం

పారిశ్రామిక వాతావరణాల కోసం నిర్మించబడింది, ఇది మోటారు స్టార్ట్-అప్ సర్జ్‌లు మరియు షార్ట్-సర్క్యూట్ ఒత్తిడిని తట్టుకుంటుంది, భారీ లోడ్ పరిస్థితులలో సురక్షితమైన మరియు స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

5. కాంపాక్ట్ స్ట్రక్చర్, సులభమైన ఇన్‌స్టాలేషన్

సాధారణ ఇన్‌స్టాలేషన్ మరియు తక్కువ నిర్వహణ అవసరాలతో స్పేస్-పొదుపు డిజైన్, ఇది కొత్త మరియు రెట్రోఫిట్ పవర్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్‌లకు అనుకూలంగా ఉంటుంది.

ఉత్పత్తి పరామితి

ఆపరేటింగ్ పర్యావరణ అవసరాలు

1. ఉష్ణోగ్రత పరిధి

◦ ప్రామాణిక ఆపరేషన్: -25℃ ~ 45℃

◦ దీర్ఘకాలిక నిరంతర ఆపరేషన్ కోసం పరిసర ఉష్ణోగ్రత 40℃ మించకూడదు (ONAN శీతలీకరణను నిర్ధారించడానికి సమర్థత).

2. సాపేక్ష ఆర్ద్రత

◦ గరిష్టంగా 95% (25℃ పరిసర ఉష్ణోగ్రత వద్ద)

3. ఎత్తు

◦ ప్రామాణిక అనుసరణ: సముద్ర మట్టానికి ≤1000మీ

◦ అధిక-ఎత్తు అనుకూలీకరణ: ≤3000m (మెరుగైన ఇన్సులేషన్ మరియు ఆప్టిమైజ్ చేయబడిన ఉష్ణ ప్రసరణతో, ఐచ్ఛికం).

4. సంస్థాపనా సైట్

◦ ఇండోర్ లేదా అవుట్‌డోర్ (అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌కు IP23 ప్రొటెక్షన్ గ్రేడ్ అవసరం, ఐచ్ఛికం; ఇండోర్ డిఫాల్ట్ IP20).

- మండే, పేలుడు, తినివేయు వాయువులు మరియు ధూళి మూలాలకు దూరంగా ఉండండి.

◦ తీవ్రమైన వైబ్రేషన్ (వైబ్రేషన్ యాక్సిలరేషన్ ≤0.1g) లేదా యాంత్రిక ప్రభావం లేదు.

5. వెంటిలేషన్ పరిస్థితి

◦ తగినంత వెంటిలేషన్ స్థలం: సహజ గాలి ప్రసరణ కోసం ట్రాన్స్‌ఫార్మర్ చుట్టూ ≥0.5మీ క్లియరెన్స్ (దీనికి కీలకం ONAN శీతలీకరణ).

◦ వేడెక్కకుండా నిరోధించడానికి గాలి ప్రవహించని మూసివున్న ప్రదేశాలను నివారించండి.

6. పవర్ గ్రిడ్ పర్యావరణం

◦ ఫ్రీక్వెన్సీ అనుకూలత: 50Hz / 60Hz డ్యూయల్-ఫ్రీక్వెన్సీ అనుకూలత.

◦ వోల్టేజ్ హెచ్చుతగ్గులు: స్థిరమైన ఆపరేషన్‌ని నిర్ధారించడానికి ≤±5% రేట్ చేయబడిన ఇన్‌పుట్ వోల్టేజ్ (20KV).

ఇది ఏ సమస్యలను పరిష్కరిస్తుంది?

నిజమైన విద్యుత్ పంపిణీ వ్యవస్థలలో, పరికరాల వైఫల్యం తరచుగా అస్థిర వోల్టేజ్, ఓవర్‌లోడ్ సర్జ్‌లు మరియు వేడి చేరడం వల్ల సంభవిస్తుంది.

ఈ ట్రాన్స్ఫార్మర్ పరిష్కరించడానికి రూపొందించబడింది:

● 20KV మధ్యస్థ-వోల్టేజ్ నెట్‌వర్క్‌లలో వోల్టేజ్ అస్థిరత

● పారిశ్రామిక వ్యవస్థలలో తరచుగా మోటారు ప్రారంభ ప్రభావం

● నిరంతర ఆపరేషన్ సమయంలో వేడెక్కడం సమస్యలు

● దీర్ఘకాలిక విద్యుత్ పంపిణీలో శక్తి నష్టం

● కఠినమైన బహిరంగ వాతావరణంలో విశ్వసనీయత లేని పనితీరు

ఈ సిస్టమ్-స్థాయి సమస్యలను పరిష్కరించడం ద్వారా, డిమాండ్ ఉన్న అప్లికేషన్‌లలో స్థిరమైన మరియు సమర్థవంతమైన పవర్ డెలివరీని ఇది నిర్ధారిస్తుంది.

మా ఫ్యాక్టరీ

షీట్ మెటల్ వర్క్‌షాప్

రేకు వైండింగ్ వర్క్‌షాప్

వైండింగ్ వర్క్‌షాప్

వైండింగ్ ఓవెన్ వర్క్‌షాప్

ట్రాన్స్ఫార్మర్ అసెంబ్లీ వర్క్షాప్

ట్రాన్స్‌ఫార్మర్ కమీషనింగ్ వర్క్‌షాప్

ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్‌ఫార్మర్‌ని ఎందుకు ఎంచుకోవాలి?

డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్‌లతో పోలిస్తే, ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్లు అందిస్తున్నాయి:

● మెరుగైన వేడి వెదజల్లే పనితీరు

● అధిక ఓవర్‌లోడ్ సామర్థ్యం

● సుదీర్ఘ కార్యాచరణ జీవితకాలం

● అధిక భారం కింద మరింత స్థిరమైన పనితీరు

20KV పంపిణీ వ్యవస్థల కోసం, చమురు-మునిగిపోయిన డిజైన్ తరచుగా బాహ్య మరియు పారిశ్రామిక అనువర్తనాలకు ప్రాధాన్య పరిష్కారం.

నాణ్యత నియంత్రణ & తయారీ హామీ

ప్రతి ట్రాన్స్ఫార్మర్ స్థిరమైన పనితీరు మరియు భద్రతా సమ్మతిని నిర్ధారించడానికి కఠినమైన నాణ్యత నియంత్రణ విధానాలలో తయారు చేయబడుతుంది.

పరీక్షలో ఇవి ఉంటాయి:

● సాధారణ విద్యుత్ పనితీరు పరీక్ష

● ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టింగ్

● ఉష్ణోగ్రత పెరుగుదల పరీక్ష

● లోడ్ మరియు నో-లోడ్ నష్టం పరీక్ష

● షార్ట్-సర్క్యూట్ మూల్యాంకనాన్ని తట్టుకుంటుంది

గ్లోబల్ మార్కెట్లలో విశ్వసనీయతను నిర్ధారించడానికి తయారీ అంతర్జాతీయ ప్రమాణాలను అనుసరిస్తుంది.

నిర్వహణ & సేవా జీవితం

100KVA 20KV త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్‌ఫార్మర్ తక్కువ నిర్వహణ అవసరాల కోసం రూపొందించబడింది. సరైన సంస్థాపన మరియు ఆవర్తన తనిఖీతో, సేవ జీవితం 20-25 సంవత్సరాల కంటే ఎక్కువగా ఉంటుంది.

సిఫార్సు చేయబడిన నిర్వహణ వీటిని కలిగి ఉంటుంది:

● రెగ్యులర్ ఆయిల్ కండిషన్ తనిఖీలు

● టెర్మినల్ కనెక్షన్ తనిఖీ

● ఉష్ణోగ్రత పర్యవేక్షణ

● బాహ్య భాగాలను శుభ్రపరచడం

తరచుగా అడిగే ప్రశ్నలు

1. ఈ ట్రాన్స్‌ఫార్మర్ 24 గంటలపాటు నిరంతరం పనిచేయగలదా?

అవును, ఇది రేట్ చేయబడిన లోడ్ పరిస్థితులలో నిరంతర ఆపరేషన్ కోసం రూపొందించబడింది.

2. 100KVA ట్రాన్స్‌ఫార్మర్ అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌కు అనుకూలంగా ఉందా?

అవును, చమురు-మునిగిపోయిన ట్రాన్స్‌ఫార్మర్‌లు ఇండోర్ మరియు అవుట్‌డోర్ పరిసరాలకు అనుకూలంగా ఉంటాయి.

3. వోల్టేజీని అనుకూలీకరించవచ్చా?

అవును, ప్రాజెక్ట్ అవసరాల ఆధారంగా ప్రాథమిక మరియు ద్వితీయ వోల్టేజీలను అనుకూలీకరించవచ్చు.

4. 20KV సిస్టమ్ అనుకూలత యొక్క ప్రధాన ప్రయోజనం ఏమిటి?

ఇది తగ్గిన ప్రసార నష్టంతో మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లలో స్థిరమైన ఏకీకరణను అనుమతిస్తుంది.

100KVA 20KV త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్‌ఫార్మర్ మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లకు నమ్మదగిన మరియు సమర్థవంతమైన పరిష్కారం. దాని బలమైన ఓవర్‌లోడ్ సామర్థ్యం, ​​తక్కువ శక్తి నష్టం డిజైన్ మరియు మన్నికైన చమురు-మునిగిపోయిన శీతలీకరణ నిర్మాణంతో, ఇది ప్రపంచవ్యాప్తంగా పారిశ్రామిక మరియు యుటిలిటీ అప్లికేషన్‌ల కోసం స్థిరమైన దీర్ఘకాలిక పనితీరును అందిస్తుంది.
