సమాంతర ఆపరేషన్ ట్రాన్స్ఫార్మర్

సమాంతర ఆపరేషన్ ట్రాన్స్‌ఫార్మర్ అనేది ఆపరేషన్ మోడ్‌ను సూచిస్తుంది, దీనిలో రెండు లేదా అంతకంటే ఎక్కువ ట్రాన్స్‌ఫార్మర్లు ఒకే ఎలక్ట్రికల్ బస్సుకు అనుసంధానించబడి నిర్దిష్ట విద్యుత్ పరిస్థితులను కలుసుకున్న తర్వాత ఏకకాలంలో సాధారణ లోడ్‌ను సరఫరా చేస్తాయి.

ప్రధాన లక్ష్యాలు:

విద్యుత్ సరఫరా సామర్థ్యాన్ని పెంచండి

సిస్టమ్ విశ్వసనీయతను మెరుగుపరచండి

కార్యాచరణ వశ్యతను మెరుగుపరచండి

ఒకే ట్రాన్స్‌ఫార్మర్‌పై ఓవర్‌లోడ్ ప్రమాదాన్ని తగ్గించండి

ఈ కాన్ఫిగరేషన్ సబ్‌స్టేషన్‌లు, ఇండస్ట్రియల్ పవర్ సిస్టమ్‌లు, డేటా సెంటర్‌లు మరియు భారీ-స్థాయి తయారీ సౌకర్యాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

ప్రయోజనాలు

(1) మెరుగైన శక్తి విశ్వసనీయత

ఒక ట్రాన్స్‌ఫార్మర్ విఫలమైతే, ఇతరులు విద్యుత్ సరఫరాను కొనసాగించవచ్చు.

(2) ఫ్లెక్సిబుల్ కెపాసిటీ విస్తరణ

లోడ్ డిమాండ్ పెరిగేకొద్దీ అదనపు ట్రాన్స్‌ఫార్మర్‌లను జోడించవచ్చు.

(3) అధిక కార్యాచరణ సామర్థ్యం

లోడ్ పరిస్థితుల ఆధారంగా ట్రాన్స్‌ఫార్మర్‌లను ఆన్/ఆఫ్ చేయవచ్చు, నో-లోడ్ నష్టాలను తగ్గించవచ్చు.

(4) సులభమైన నిర్వహణ

పూర్తి సిస్టమ్ షట్‌డౌన్ లేకుండానే వ్యక్తిగత ట్రాన్స్‌ఫార్మర్‌లను సర్వీస్ చేయవచ్చు.

(5) ఖర్చు ఆప్టిమైజేషన్

ఒకే పెద్ద-సామర్థ్యం గల ట్రాన్స్‌ఫార్మర్ పెట్టుబడి అవసరాన్ని నివారిస్తుంది.

వెక్టర్ గ్రూప్ మ్యాచింగ్

సమాంతర ట్రాన్స్‌ఫార్మర్ ఆపరేషన్ కోసం అత్యంత కీలకమైన నియమం? మీ వెక్టర్ సమూహాలను సరిపోల్చండి.

వెక్టర్ సమూహాలు అక్షరాలు మరియు సంఖ్యలను ఉపయోగించి వైండింగ్ కనెక్షన్‌లను వివరిస్తాయి - ఉదాహరణకు Dyn11, Yyn0. మొదటి అక్షరం: అధిక-వోల్టేజ్ వైండింగ్ సెటప్. రెండవ అక్షరం: తక్కువ-వోల్టేజ్ వైపు. సంఖ్య 30-డిగ్రీ దశల్లో దశ స్థానభ్రంశం చూపుతుంది.

ఇది ఎందుకు ముఖ్యం?

రెండు ట్రాన్స్‌ఫార్మర్‌లను వేర్వేరు వెక్టార్ సమూహాలతో సమాంతరంగా ఉంచండి మరియు వాటి ద్వితీయ వోల్టేజ్‌లు సరిగ్గా సమలేఖనం చేయబడవు. కూడా 30-డిగ్రీల ఫేజ్ ఆఫ్‌సెట్ యూనిట్ల మధ్య ప్రసరణ ప్రవాహాలను సృష్టిస్తుంది. ఈ ప్రవాహాలు వైండింగ్‌ల గుండా ప్రవహిస్తాయి కానీ తీసుకువెళతాయి సున్నా ఉపయోగకరమైన లోడ్. ఫలితం: వేడెక్కడం, శక్తి వృధా.

మేము చైనాలోని మా GUANGBIAN ఫ్యాక్టరీ లో ఈ సమస్యను క్రమం తప్పకుండా పరిశీలిస్తాము. వినియోగదారులు ఏదైనా రెండు ట్రాన్స్‌ఫార్మర్‌లను ఊహించుకుంటారు కలిసి నడుస్తుంది — నిజం కాదు. ట్రాన్స్‌ఫార్మర్ సింక్రొనైజేషన్ ఇక్కడ ప్రారంభమవుతుంది. ఈ తనిఖీని దాటవేయి, మరియు మీ ట్రాన్స్‌ఫార్మర్‌ల సమాంతర కనెక్షన్ అది పరిష్కరించే దానికంటే ఎక్కువ సమస్యలను సృష్టిస్తుంది.

ఉదాహరణ: Dyn11 యూనిట్ Yyn0 ట్రాన్స్‌ఫార్మర్‌తో సమాంతరంగా పని చేయదు. దశ వ్యత్యాసం తీవ్రమైన ప్రసరణకు కారణమవుతుంది ప్రవాహాలు - దాని చుట్టూ ఎటువంటి మార్గం లేదు.

ప్రాక్టికల్ సలహా

సమాంతర ఆపరేషన్ ట్రాన్స్‌ఫార్మర్ కోసం రెండవ ట్రాన్స్‌ఫార్మర్‌ని కొనుగోలు చేసే ముందు, మీ ప్రస్తుత యూనిట్ వెక్టర్ సమూహాన్ని తనిఖీ చేయండి. మీ కొనుగోలు స్పెక్స్‌లో దీన్ని వ్రాయండి. కొత్త పరికరాలను ఎంచుకున్నప్పుడు, సరిపోలే వెక్టర్ సమూహాన్ని స్పష్టంగా పేర్కొనండి. అనుకూలత ఐచ్ఛికం కాదు.

మా GUANGBIAN ఫ్యాక్టరీలో, మేము చైనా ఆర్డర్ ట్రాన్స్‌ఫార్మర్‌లలో కస్టమర్‌లను ఈ తనిఖీ చేయకుండానే చూశాము వివరాలు. ట్రాన్స్‌ఫార్మర్ లోడ్ షేరింగ్ ఎందుకు విఫలమైందని ఆలోచిస్తూ వారు కాల్ చేస్తారు. ప్రాథమికాలను దాటవద్దు.

ఇంపెడెన్స్ మ్యాచింగ్

సరైన లోడ్ పంపిణీ కోసం ట్రాన్స్‌ఫార్మర్‌లకు ఒకే విధమైన ఇంపెడెన్స్ విలువలు అవసరం - సాధారణంగా ఒకదానికొకటి 10% లోపల. ఇంపెడెన్స్, శాతంగా చూపబడింది, పూర్తి లోడ్ వద్ద వోల్టేజ్ తగ్గుదలని నిర్ణయిస్తుంది.

ఒక యూనిట్ గణనీయంగా ఎక్కువ ఇంపెడెన్స్ కలిగి ఉంటే, అది తక్కువ భారాన్ని కలిగి ఉంటుంది. మరొకటి కష్టపడి పని చేస్తుంది, వేడిగా నడుస్తుంది, వేగంగా అరిగిపోతుంది. సలహా ఇచ్చేటప్పుడు మాలాంటి ట్రాన్స్‌ఫార్మర్ తయారీదారులు ఎల్లప్పుడూ ఇంపెడెన్స్ అనుకూలతను ధృవీకరిస్తారు బహుళ ట్రాన్స్‌ఫార్మర్ ఆపరేషన్ సెటప్‌లపై.

ఇంపెడెన్స్ లోడ్ షేరింగ్‌ని ఎలా ప్రభావితం చేస్తుంది?

వేర్వేరు ఇంపెడెన్స్ విలువలతో రెండు ట్రాన్స్‌ఫార్మర్‌లను తీసుకోండి:

ట్రాన్స్ఫార్మర్	ఇంపెడెన్స్	లోడ్ షేరింగ్ ఫలితం
యూనిట్ A	6%	దాని వాటా కంటే ఎక్కువ తీసుకుంటుంది
యూనిట్ బి	8%	సామర్థ్యం కంటే తక్కువగా నడుస్తుంది

తక్కువ ఇంపెడెన్స్ ఉన్న ట్రాన్స్‌ఫార్మర్ సహజంగా ఎక్కువ కరెంట్‌ను తీసుకుంటుంది. ఇది ప్రాథమిక భౌతిక శాస్త్రం. ఫలితం? ఒక యూనిట్ పనిచేస్తుంది ఓవర్‌టైమ్, మరొకటి సహకరించదు - ఏ పరిస్థితి కూడా దీర్ఘకాలంలో బాగా పనిచేయదు.

మ్యాచ్‌ని సరిగ్గా పొందడం

సాధ్యమైనప్పుడు, సమాంతర ఆపరేషన్ ట్రాన్స్‌ఫార్మర్ కోసం రూపొందించబడిన అదే తయారీదారు నుండి ట్రాన్స్‌ఫార్మర్‌లను కొనుగోలు చేయండి. అదే ఉత్పత్తి బ్యాచ్ నుండి యూనిట్లు సాధారణంగా గట్టి ఇంపెడెన్స్ టాలరెన్స్‌లను కలిగి ఉంటాయి. వేర్వేరు తయారీదారులు? పేర్కొనండి మీ కొనుగోలు పత్రాలలో ఇంపెడెన్స్ విలువలను స్పష్టంగా సరిపోల్చడం.

లోడ్ షేరింగ్ బేసిక్స్

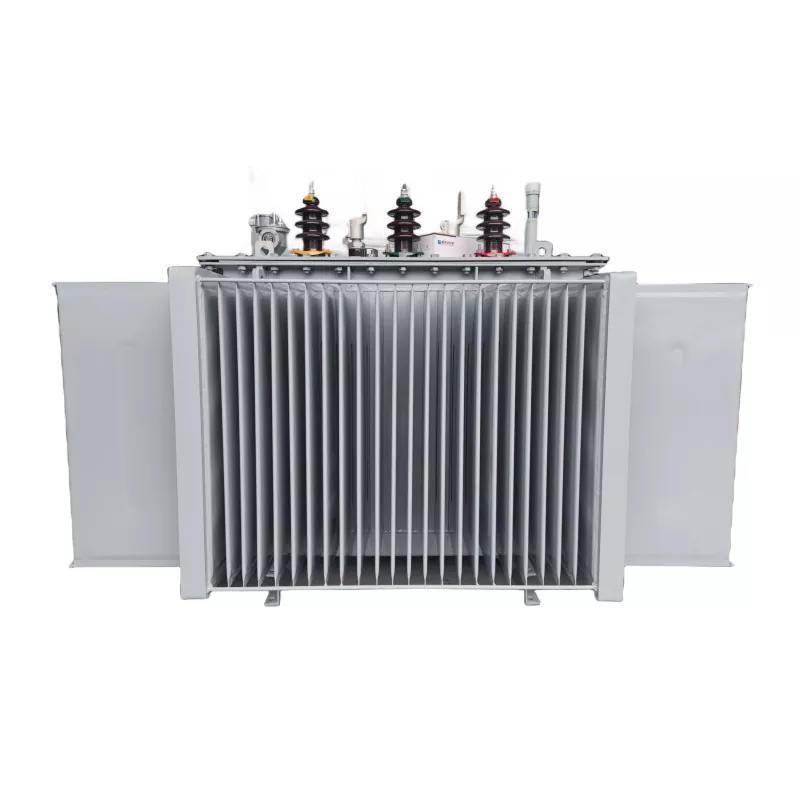

సరిపోలిన ట్రాన్స్‌ఫార్మర్లు వాటి రేటింగ్‌లకు అనులోమానుపాతంలో లోడ్‌ను పంపిణీ చేస్తాయి. 500kVA యూనిట్‌తో 1000kVA యూనిట్ జత చేయాలి లోడ్‌ను సుమారుగా 2:1 విభజించండి — స్పెక్స్ సమలేఖనం అయినప్పుడు ట్రాన్స్‌ఫార్మర్ లోడ్ షేరింగ్ ఎలా పని చేస్తుంది.

బహుళ ట్రాన్స్‌ఫార్మర్ ఆపరేషన్ సిస్టమ్‌లను నిర్మించే కస్టమర్‌ల కోసం, మా GUANGBIAN చైనాలోని ఫ్యాక్టరీ ఈ తనిఖీలను ప్రామాణిక ఆచరణగా అమలు చేస్తుంది. ఇన్‌స్టాలేషన్ తీసుకునే ముందు స్పెసిఫికేషన్‌లను ధృవీకరించడం నిమిషాలు. బ్యాలెన్స్ చేయని సమాంతర ట్రాన్స్‌ఫార్మర్ బ్యాంక్ ని సరి చేస్తున్నారా? దానికి చాలా ఎక్కువ సమయం పడుతుంది.

లోడ్ షేరింగ్‌ను ప్రభావితం చేసే అంశాలు

ఇంపెడెన్స్ విలువలు: తక్కువ ఇంపెడెన్స్ ఉన్న యూనిట్లు సహజంగా ఎక్కువ విద్యుత్ భారాన్ని తీసుకుంటాయి. ట్రాన్స్ఫార్మర్ ఎలా ఉంటుందో ఇది ప్రాథమికమైనది లోడ్ షేరింగ్ పనిచేస్తుంది.
ట్యాప్ ఛేంజర్ స్థానం: వేర్వేరు ట్యాప్ సెట్టింగ్‌లు వోల్టేజ్ నిష్పత్తిని మారుస్తాయి, ఇది యూనిట్ల మధ్య విద్యుత్తు ఎలా విభజిస్తుందో ప్రభావితం చేస్తుంది.
కనెక్షన్ నాణ్యత: చెడు పరిచయాలు — వదులుగా లేదా రెసిస్టివ్‌గా ఉన్నా — ప్రస్తుత పంపిణీని వక్రీకరించి, సమాంతర సెటప్‌ను బ్యాలెన్స్ ఆఫ్ చేయండి.
ఉష్ణోగ్రత ప్రభావాలు: ఆపరేటింగ్ ఉష్ణోగ్రత ఇంపెడెన్స్‌ను కొద్దిగా మారుస్తుంది. అందుకే స్థిరమైన పర్యవేక్షణ ఫలితం ఇస్తుంది.

లోడ్ పంపిణీని పర్యవేక్షించడం

ప్రతి ట్రాన్స్‌ఫార్మర్‌లోని సెకండరీ వైపున కరెంట్ సెన్సార్‌లను ఉంచండి, ప్రతి ఒక్కటి ఎంత లోడ్‌ను హ్యాండిల్ చేస్తుందో చూడటానికి. తనిఖీ చేయండి క్రమం తప్పకుండా రీడింగ్‌లు - రెండు యూనిట్లు వాటి రేట్ పరిమితుల్లోనే ఉండాలి. ఇక్కడ ఏమి చూడాలి: ఒక యూనిట్ ఎక్కితే గత 85% సామర్థ్యం ఉంది, మరొకటి 60% కంటే తక్కువ ఉంది, ఏదో ఆఫ్ ఉంది మరియు పరిశోధించదగినది. చాలా మొక్కలు కాన్ఫిగర్ చేస్తాయి ఈ థ్రెషోల్డ్‌ల వద్ద అలారాలు. GUANGBIAN వద్ద, సమాంతరంగా అమలు చేస్తున్నప్పుడు ఈ విధానాన్ని తీసుకోవాలని మేము కస్టమర్‌లకు సలహా ఇస్తున్నాము ట్రాన్స్‌ఫార్మర్ కాన్ఫిగరేషన్‌లు - క్రమరాహిత్యాలను ముందస్తుగా గుర్తించడం తర్వాత సమస్యలను వెంటాడుతుంది.

రక్షణ వ్యవస్థ సమన్వయం

ట్రాన్స్‌ఫార్మర్‌లను సమాంతరంగా అమలు చేయడం అంటే మీ రక్షణ పథకం రెండు స్థాయిలలో పని చేయాలి: వ్యక్తిగత యూనిట్ లోపాలు మరియు విస్తృత వ్యవస్థ సమస్యలు. దీన్ని పొందే తయారీదారుని ఎంచుకోవడం మీరు అనుకున్నదానికంటే ఎక్కువ ముఖ్యమైనది. మా ఇంజనీరింగ్ బృందం GUANGBIAN వద్ద నేరుగా కస్టమర్‌లతో కలిసి వారి ట్రాన్స్‌ఫార్మర్ బ్యాంక్‌లను డిపెండబుల్‌గా ఉంచే రక్షణ సెటప్‌లను రూపొందించడానికి పని చేస్తుంది — ఇది తాజా ఇన్‌స్టాల్ అయినా లేదా పాత పరికరాలను తిరిగి అమర్చడం అయినా.

ముఖ్యమైన రక్షణ పరికరాలు

అవకలన రక్షణ: ట్రాన్స్‌ఫార్మర్ వైండింగ్‌లు లేదా కోర్ లోపల అభివృద్ధి చెందే అంతర్గత లోపాలను పట్టుకుంటుంది.

ఓవర్‌కరెంట్ ప్రొటెక్షన్: దిగువన ఉన్న షార్ట్ సర్క్యూట్‌లు మరియు చాలా సేపు చాలా ఎక్కువగా ఉండే లోడ్‌లకు వ్యతిరేకంగా మీ మొదటి లైన్.

గ్రౌండ్ ఫాల్ట్ ప్రొటెక్షన్: కరెంట్ దాని ఉద్దేశించిన మార్గాన్ని విడిచిపెట్టి భూమికి వెళ్లినప్పుడు, ఈ రక్షణ సక్రియం అవుతుంది.
బ్రేకర్ ఫెయిల్యూర్ ప్రొటెక్షన్: ఫాల్‌బ్యాక్ ముఖ్యమైనది — ప్రధాన రక్షణ కాల్‌ను మిస్ అయితే, ఈ సెకండరీ లేయర్ స్లాక్‌ను ఎంచుకుంటుంది మరియు తప్పును వేరు చేస్తుంది.

సమన్వయ సవాళ్లు

సమాంతర ట్రాన్స్‌ఫార్మర్‌లను అమలు చేయడం అంటే ఒకే లోపం మొత్తం సెటప్‌ను తీసివేయకూడదు. రక్షణ తర్కం ఉండాలి మంచి యూనిట్ సైనికుడిని అనుమతించేటప్పుడు చెడ్డ నటుడిని వేరు చేయండి. దానికి సమన్వయం అవసరం: దానికి దగ్గరగా ఉన్న బ్రేకర్ ఏదైనా అప్‌స్ట్రీమ్‌లో చిక్కుకునే ముందు సమస్య చర్య తీసుకోవాలి.

సర్దుబాటు సర్దుబాటు

రక్షణ సెట్టింగ్‌లు ఆపరేషన్ సమయంలో సాధారణ ప్రసరణ కరెంట్‌ను పరిగణనలోకి తీసుకోవాలి. వాటిని చాలా సెన్సిటివ్‌గా సెట్ చేయండి మరియు మీరు ఇబ్బందికరమైన ప్రయాణాలను ఎదుర్కొంటారు. వాటిని చాలా ఎక్కువగా సెట్ చేయండి మరియు రక్షణను ప్రేరేపించకుండానే నిజమైన లోపాలు జారిపోవచ్చు. సరైన బ్యాలెన్స్‌ని సాధించడానికి అనుభవం అవసరం - చైనాలోని GUANGBIAN ఫ్యాక్టరీలో మా ఇంజనీరింగ్ బృందం పని చేస్తుంది రోజువారీ కస్టమర్లతో.

సాధారణ సమస్యలు మరియు పరిష్కారాలు

సర్క్యులేటింగ్ కరెంట్

సమస్య: ట్రాన్స్‌ఫార్మర్లు బాహ్య లోడ్ కనెక్ట్ చేయబడనప్పటికీ వాటి మధ్య కరెంట్‌ను మార్పిడి చేస్తాయి.
పరిష్కారం: వెక్టార్ సమూహ కాన్ఫిగరేషన్‌లు సామరస్యంగా ఉన్నాయని మరియు ఇంపెడెన్స్ విలువలు అనుగుణంగా ఉన్నాయని తనిఖీ చేయండి. ఆధారంగా లెక్కించండి మీ ట్రాన్స్‌ఫార్మర్‌ల యొక్క వాస్తవ రేటింగ్‌లు — 5-10% రేటింగ్ ఫిగర్‌ను దాటిన కరెంట్ సర్క్యులేటింగ్ అంటే సెటప్‌లో ఏదో సరిగ్గా లేదు.

లోడ్ అసమతుల్యత

సమస్య: ఒక ట్రాన్స్‌ఫార్మర్ క్రమం తప్పకుండా దాని కంటే ఎక్కువ లోడ్ తీసుకుంటుంది.
పరిష్కారం: ఇంపెడెన్స్ జత చేయడం, ట్యాప్ సెట్టింగ్‌లు మరియు కనెక్షన్‌లు ఎంత పటిష్టంగా ఉన్నాయో చూడండి. సిరీస్ రియాక్టర్లను వ్యవస్థాపించడం చేయవచ్చు స్ప్లిట్‌ని తిరిగి సమాన వైపుకు నెట్టండి.

ఇబ్బంది ట్రిప్పింగ్

సమస్య: రోజువారీ ఆపరేషన్ సమయంలో, ముఖ్యంగా లోడ్లు మారినప్పుడు పర్యటనలు జరుగుతాయి.
పరిష్కారం: సరైన సమన్వయం కోసం రక్షణ పథకం ఏర్పాటు చేయబడిందో లేదో మళ్లీ తనిఖీ చేయండి. శక్తినివ్వడం మర్చిపోవద్దు చొరబాటు — ఆ సంక్షిప్త స్పైక్ 8-12x సాధారణ కరెంట్‌ను తాకగలదు.

సంస్థాపన ఉత్తమ పద్ధతులు

సిస్టమ్‌ను కలిపి ఉంచేటప్పుడు ఈ దశలను అనుసరించండి:
అన్ని సమాంతర పరుగుల అంతటా కేబుల్ పొడవు మరియు స్పెక్స్‌ను సరిపోల్చండి
స్పెక్‌కి ప్రతి కనెక్షన్‌ను టార్క్ చేయండి — ఊహించవద్దు
పవర్ వర్తించే ముందు వెక్టర్ గ్రూప్ కాన్ఫిగరేషన్‌ని పరీక్షించండి
పూర్తి హ్యాండ్‌ఓవర్‌కు ముందు పర్యవేక్షించబడే లోడ్-షేర్ పరీక్షను అమలు చేయండి
తదుపరి సూచన కోసం సెట్టింగ్‌లు మరియు పరీక్ష డేటా యొక్క వ్రాతపూర్వక రికార్డును ఉంచండి

మా ఫ్యాక్టరీ

తరచుగా అడిగే ప్రశ్నలు

Q1: సమాంతర ట్రాన్స్‌ఫార్మర్లు ఒకే మోడల్‌గా ఉండాలా?

అవసరం లేదు, కానీ అవి తప్పనిసరిగా వోల్టేజ్ నిష్పత్తి, ఇంపెడెన్స్ మరియు వెక్టర్ సమూహంలో సరిపోలాలి.

Q2: వివిధ సామర్థ్యాలు కలిగిన ట్రాన్స్‌ఫార్మర్లు సమాంతరంగా పనిచేయగలవా?

అవును, అయితే బ్యాలెన్స్‌డ్ లోడ్ షేరింగ్‌ని నిర్ధారించడానికి సామర్థ్య నిష్పత్తి సాధారణంగా 3:1ని మించకూడదు.

Q3: సమాంతర ఆపరేషన్ నష్టాలను పెంచుతుందా?

ఇది తేలికపాటి లోడ్ పరిస్థితులలో ఎటువంటి లోడ్ నష్టాలను పెంచవచ్చు, అయితే సౌకర్యవంతమైన ఆపరేషన్ కారణంగా మొత్తం సామర్థ్యం మెరుగుపడుతుంది.

Q4: సమాంతర ఆపరేషన్‌లో అత్యంత సాధారణ సమస్య ఏమిటి?

ప్రసరణ ప్రవాహాలు, అసమాన లోడ్ పంపిణీ మరియు దశ అసమతుల్యత.

సమాంతర ఆపరేషన్ ట్రాన్స్‌ఫార్మర్ సామర్థ్య విస్తరణ వ్యూహంగా బాగా పనిచేస్తుంది - సాంకేతిక అవసరాలు వారికి తగిన శ్రద్ధను పొందినప్పుడు. వెక్టార్ సమూహాలను సమలేఖనం చేయడం, ఇంపెడెన్స్ విలువలు సరిపోలడం, లోడ్ పంపిణీని ప్లాన్ చేయడం మరియు రక్షణ పథకాలను సమన్వయం చేయడం - ఈ ముక్కలు కలిసి ఒక పటిష్టమైన ఇన్‌స్టాలేషన్‌ను చేస్తాయి. ఈ అవసరాలను అర్థం చేసుకున్న ఇంజనీర్లు నమ్మకంగా సంవత్సరాల విశ్వసనీయ సేవ కోసం సమాంతర ట్రాన్స్‌ఫార్మర్ బ్యాంక్‌లను పేర్కొనవచ్చు, ఇన్‌స్టాల్ చేయవచ్చు మరియు ఆపరేట్ చేయవచ్చు. GUANGBIAN, మా చైనా ఉత్పత్తి సదుపాయం నుండి ఆచరణాత్మక పరిజ్ఞానం ఉన్న తయారీదారు, దూరానికి వెళ్లే వ్యవస్థలను నిర్మించడానికి ఏమి అవసరమో అర్థం చేసుకునే భాగస్వామిగా సిద్ధంగా ఉంది.
