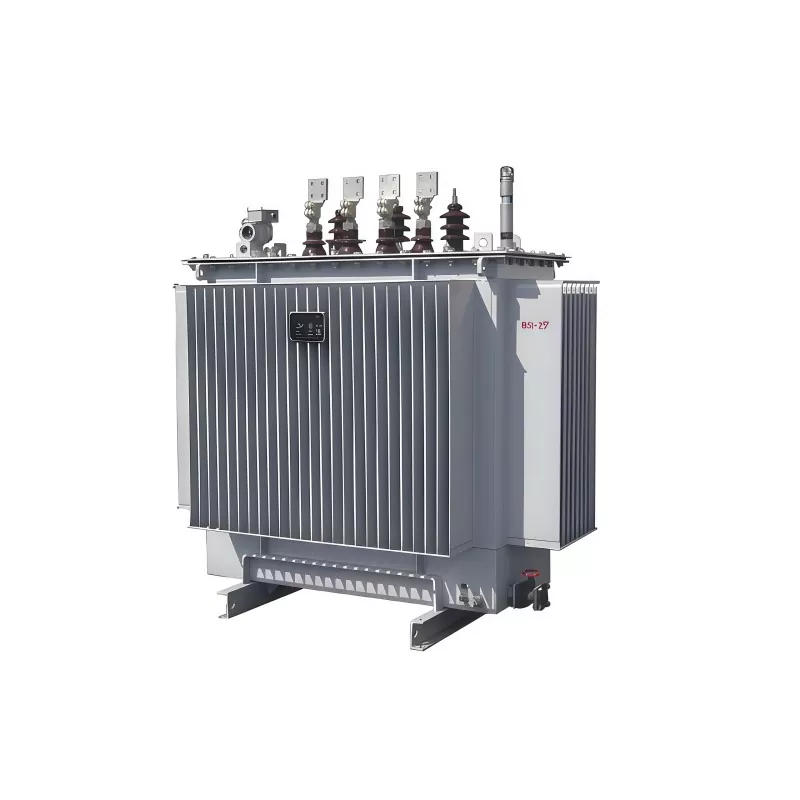

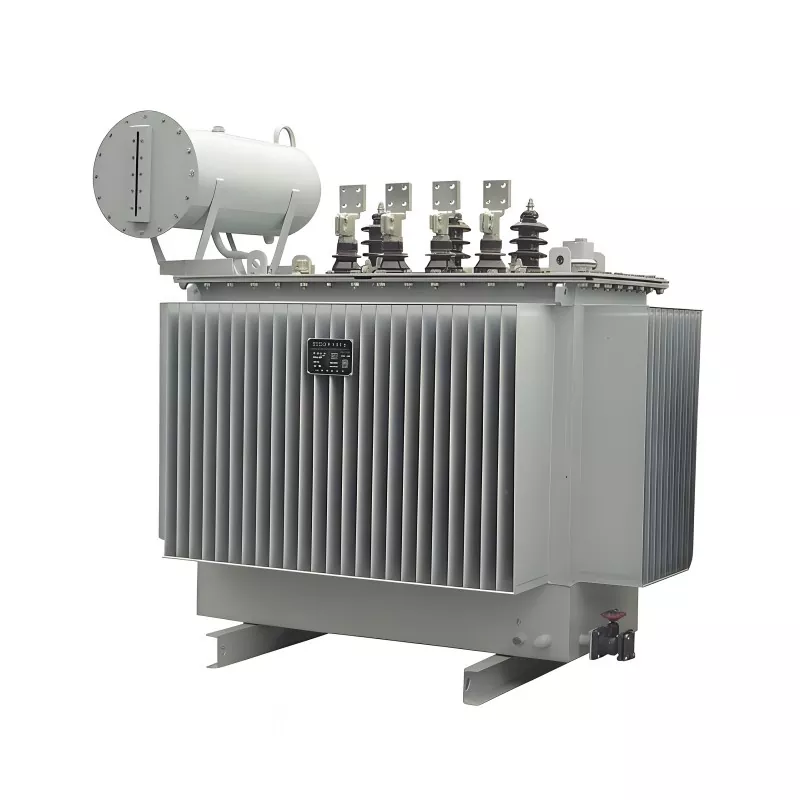

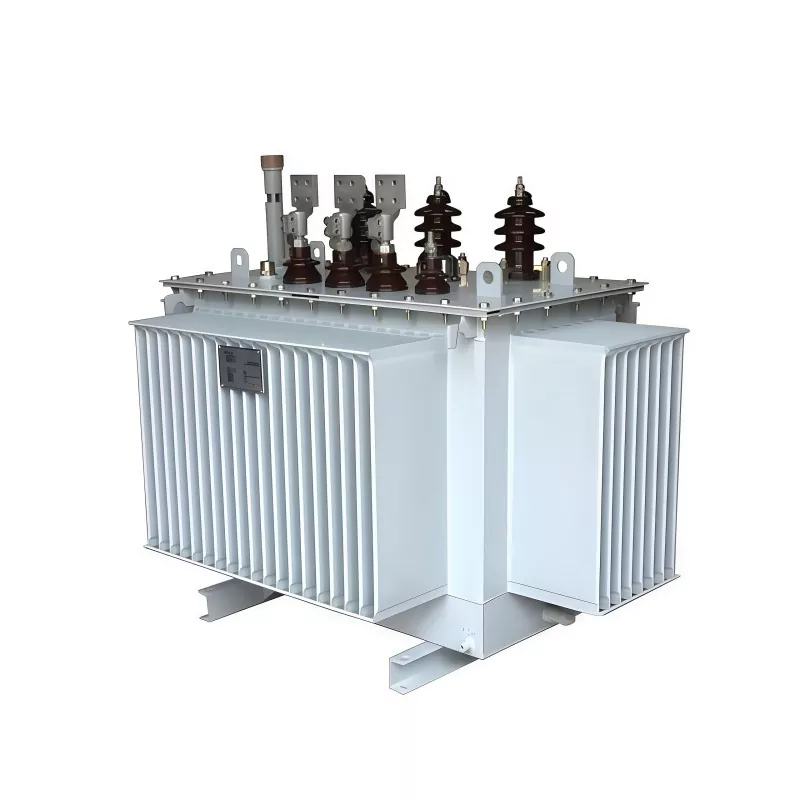

800KVA 15KV ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్‌ఫార్మర్

2004 నుండి, గ్వాంగ్బియాన్ పవర్ ట్రాన్స్‌ఫార్మర్‌ల అన్వేషణను ఎప్పుడూ ఆపలేదు. మా కంపెనీ పవర్ ట్రాన్స్‌ఫార్మర్ టెస్టింగ్ వర్క్‌షాప్‌ని కలిగి ఉంది, ఇది 800KVA 15KV ఆయిల్ ఇమ్మర్‌స్డ్ ట్రాన్స్‌ఫార్మర్‌పై IEC ప్రామాణిక ఫ్యాక్టరీ పరీక్షలను నిర్వహించగలదు. ఉత్పత్తి చేయబడిన ప్రతి ట్రాన్స్‌ఫార్మర్ మీ అవసరాలకు అనుగుణంగా ఉంటుందని మేము హామీ ఇస్తున్నాము.

కెపాసిటీ:800KVA
ఇన్పుట్ వోల్టేజ్: 15KV
అవుట్పుట్ వోల్టేజ్: 0.4KV
ఫ్రీక్వెన్సీ: 50/60Hz
కనెక్షన్: Dyn5
దశ: మూడు
శీతలీకరణ పద్ధతి: ONAN
వైండింగ్ మెటీరియల్: అల్యూమినియం / రాగి
ఇంపెడెన్స్ వోల్టేజ్:5%
లోడ్ లేదు:≤650W
లోడ్:≤4400W

విచారణ పంపండి

ఉత్పత్తి వివరణ

800kVA 15kV ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్ అనేది మూడు-దశల పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్, ఇది మీడియం వోల్టేజ్ (15kV క్లాస్)ని పారిశ్రామిక, వాణిజ్య మరియు యుటిలిటీ అప్లికేషన్‌ల కోసం ఉపయోగించగల తక్కువ వోల్టేజ్ స్థాయిలకు తగ్గించడానికి రూపొందించబడింది.

ఇది ట్రాన్స్‌ఫార్మర్ ఆయిల్ (మినరల్ లేదా ప్రత్యామ్నాయ ఇన్సులేటింగ్ ఆయిల్)ని ఇన్సులేటింగ్ మరియు శీతలీకరణ మాధ్యమంగా ఉపయోగిస్తుంది. వైండింగ్‌ల ద్వారా ఉత్పన్నమయ్యే వేడిని వెదజల్లడానికి చమురు సహజంగా ప్రసరిస్తుంది, నిరంతర లోడ్ పరిస్థితులలో స్థిరమైన పనితీరును నిర్ధారిస్తుంది.

ముఖ్య లక్షణాలు ఉన్నాయి:

రేట్ సామర్థ్యం: 800kVA

ప్రాథమిక వోల్టేజ్: 15kV తరగతి (సాధారణంగా 13.8kV / 15kV వ్యవస్థలు)

శీతలీకరణ పద్ధతి: ఆయిల్-ఇమ్మర్జ్డ్ సెల్ఫ్-కూలింగ్ (ONAN)

అధిక సామర్థ్యం మరియు తక్కువ నష్టం డిజైన్

బలమైన ఓవర్‌లోడ్ సామర్థ్యం మరియు సుదీర్ఘ సేవా జీవితం

విశ్వసనీయత, వేడి వెదజల్లడం మరియు మన్నిక కీలకమైన పవర్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లలో ఇది విస్తృతంగా ఉపయోగించబడుతుంది.

ఫ్యాక్టరీ పరీక్ష ప్రమాణాలు

వైండింగ్ రెసిస్టెన్స్ టెస్ట్

వైండింగ్ రెసిస్టెన్స్‌ని తనిఖీ చేయడానికి ప్రతి యూనిట్ DC రెసిస్టెన్స్ టెస్టర్ మరియు డబుల్ ఆర్మ్ బ్రిడ్జ్‌ని ఉపయోగించి పరీక్షించబడుతుంది. ఇది 800kVA 15kV చమురులో మునిగిన ట్రాన్స్‌ఫార్మర్‌లో తయారీలో లోపాలు లేదా వదులుగా ఉండే కనెక్షన్‌లు లేవని నిర్ధారిస్తుంది.

వోల్టేజ్ నిష్పత్తి & దశ షిఫ్ట్ ధృవీకరణ

ప్రాథమిక మరియు ద్వితీయ వోల్టేజ్ నిష్పత్తులు డిజైన్ విలువలకు సరిపోతాయని మరియు వెక్టార్ గ్రూప్ కనెక్షన్ సరైనదని నిర్ధారించడానికి ట్రాన్స్‌ఫార్మర్ రేషియో టెస్టర్, ఇండస్ట్రియల్ ఫ్రీక్వెన్సీ పవర్ సప్లై మరియు వోల్టమీటర్ ఉపయోగించబడతాయి.

షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ & లోడ్ లాస్ టెస్ట్

ఇంపెడెన్స్ లక్షణాలు మరియు లోడ్ నష్టాలను ధృవీకరించడానికి షార్ట్-సర్క్యూట్ పరీక్ష నిర్వహించబడుతుంది. ఇది ట్రాన్స్‌ఫార్మర్ పనితీరు డిజైన్ మరియు కార్యాచరణ అవసరాలను తీరుస్తుంది.

నో-లోడ్ లాస్ & నో-లోడ్ కరెంట్ టెస్ట్

సెకండరీ సైడ్ ఓపెన్ మరియు రేట్ చేయబడిన వోల్టేజ్‌ను ప్రైమరీ సైడ్‌కి వర్తింపజేయడంతో, అంగీకరించిన పనితీరు డేటాకు అనుగుణంగా ఉన్నట్లు నిర్ధారించడానికి నో-లోడ్ నష్టం మరియు కరెంట్ కొలుస్తారు.

అన్ని పరీక్షలు పూర్తయిన తర్వాత, ప్రతి యూనిట్‌కు ఫ్యాక్టరీ పరీక్ష నివేదిక జారీ చేయబడుతుంది. ఏదైనా నాన్-కన్ఫార్మింగ్ ఐటెమ్ రీవర్క్ చేయబడింది మరియు మళ్లీ పరీక్షించబడుతుంది.

GUANGBIAN ప్రతి ట్రాన్స్‌ఫార్మర్ ఫ్యాక్టరీని పూర్తిగా పరీక్షించి, విశ్వసనీయమైన దీర్ఘకాలిక ఆపరేషన్‌కు సిద్ధంగా ఉండేలా ఖచ్చితమైన నాణ్యత నియంత్రణను నిర్వహిస్తుంది.

GUANGBIAN ట్రాన్స్‌ఫార్మర్ ఫ్యాక్టరీ టెస్ట్ ఎక్విప్‌మెంట్

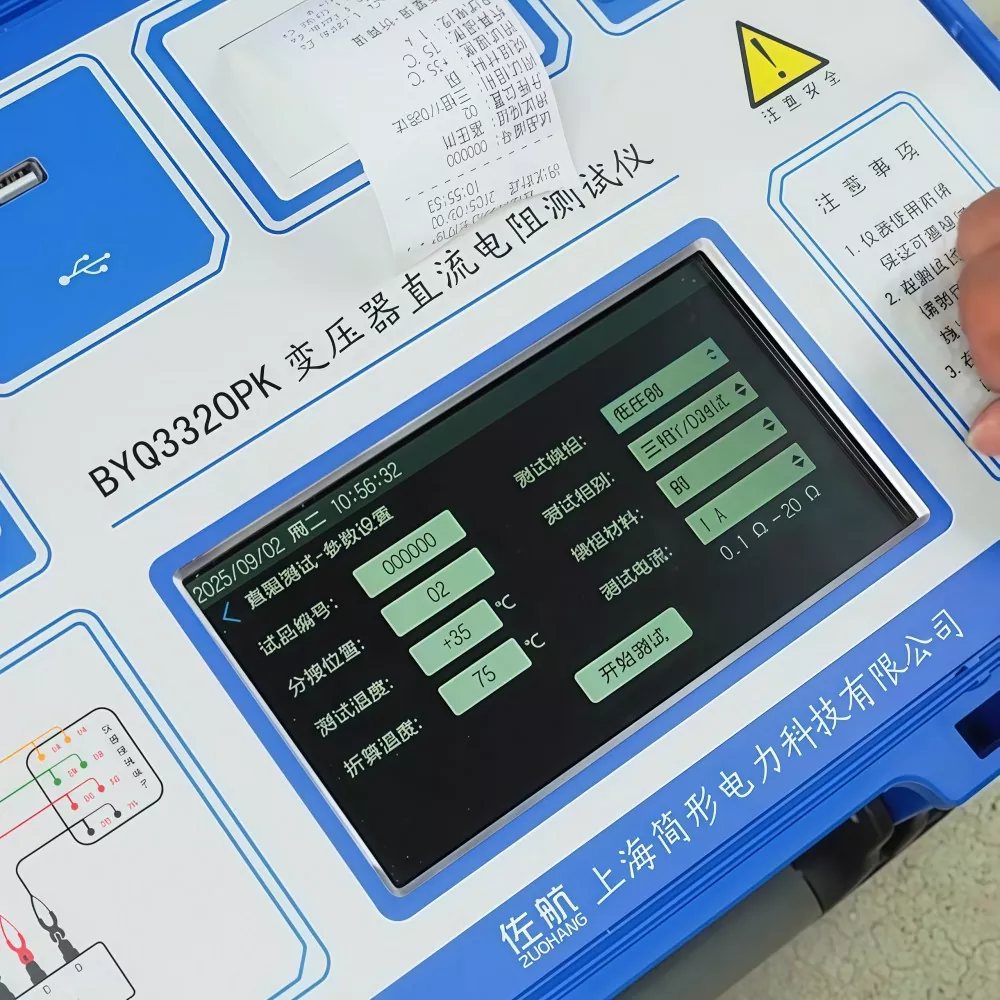

DC రెసిస్టెన్స్ టెస్టర్

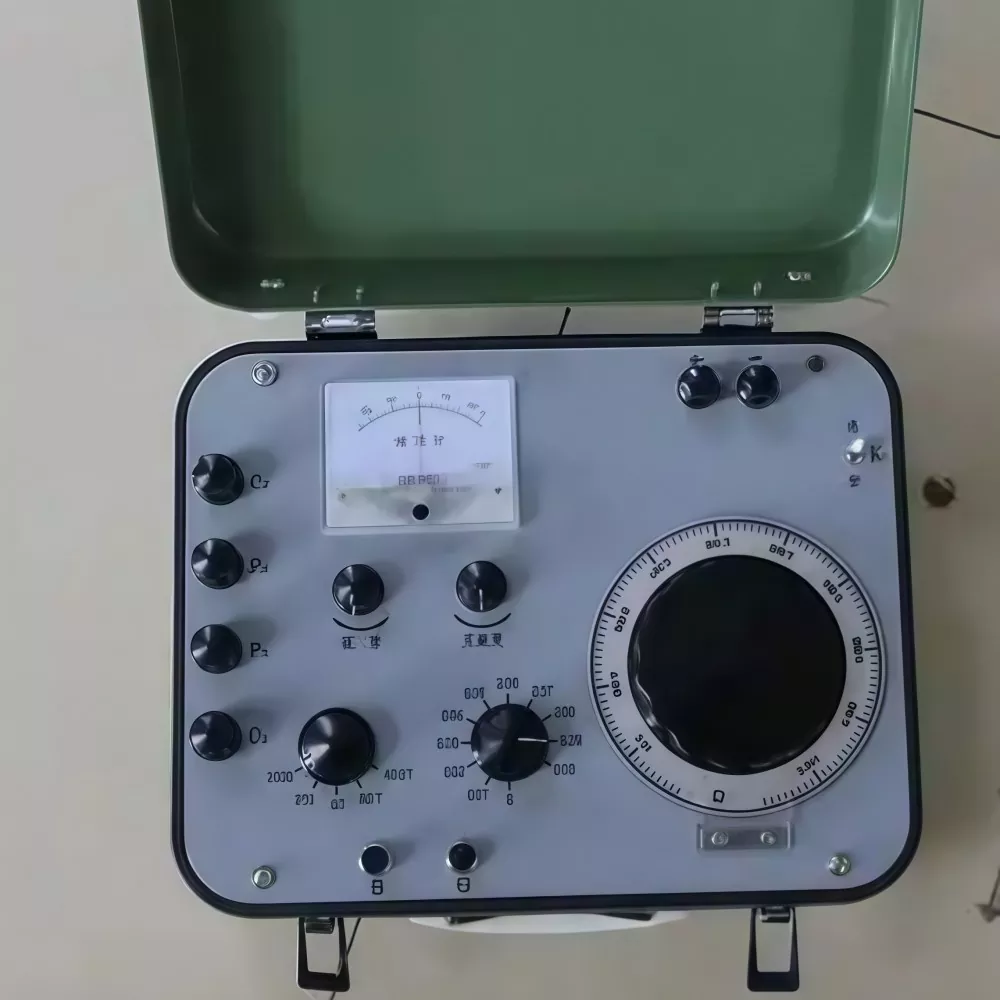

కెల్విన్ వంతెన

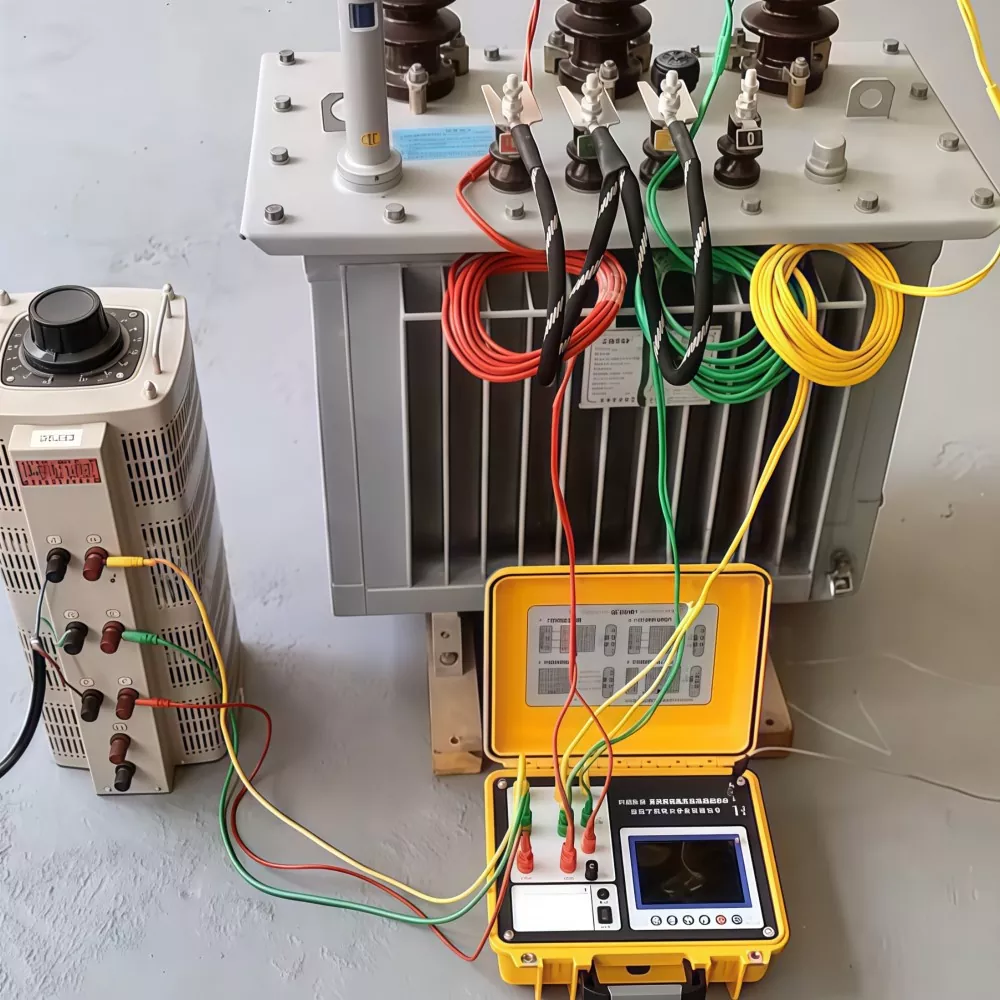

ట్రాన్స్‌ఫార్మర్ రేషియో టెస్టర్ మరియు అడ్జస్టబుల్ పవర్-ఫ్రీక్వెన్సీ వోల్టేజ్ రెగ్యులేటింగ్ పవర్ సప్లై

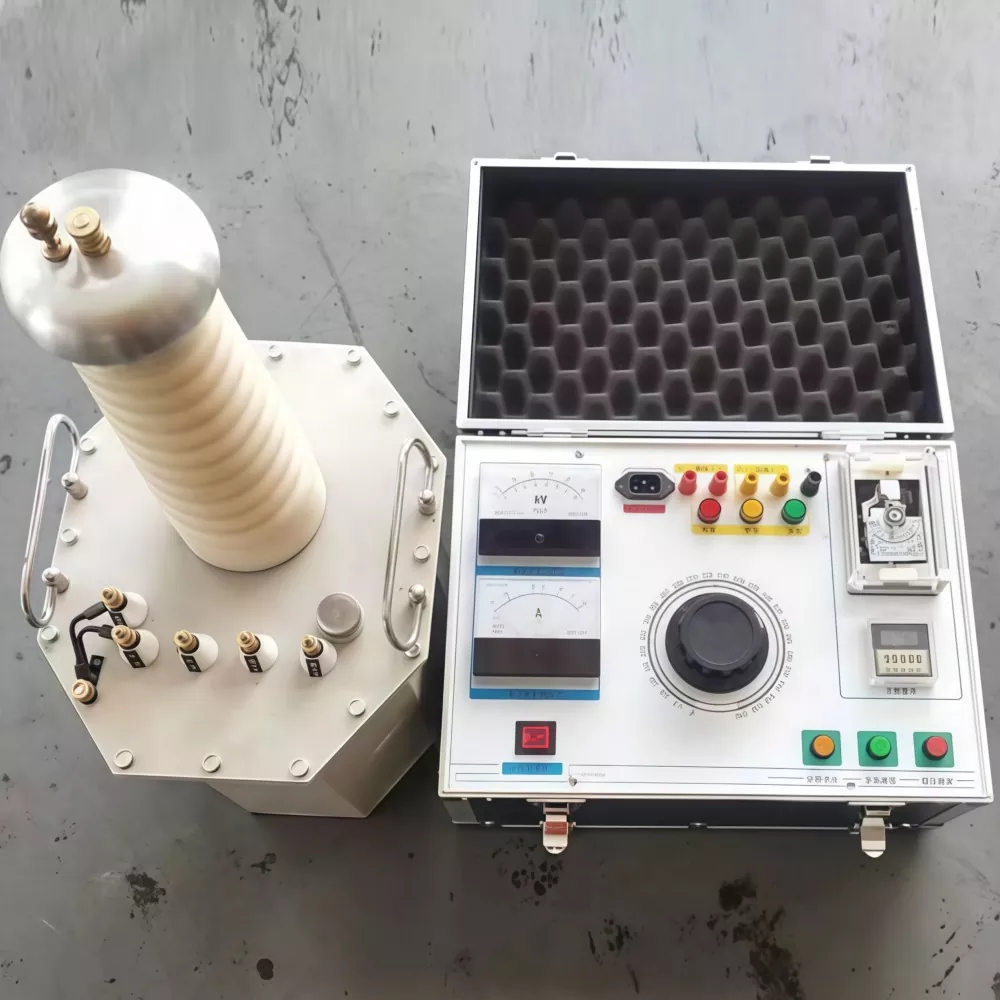

ఉత్తేజిత ట్రాన్స్ఫార్మర్ మరియు మల్టీ-ఫ్రీక్వెన్సీ పవర్ జనరేటర్

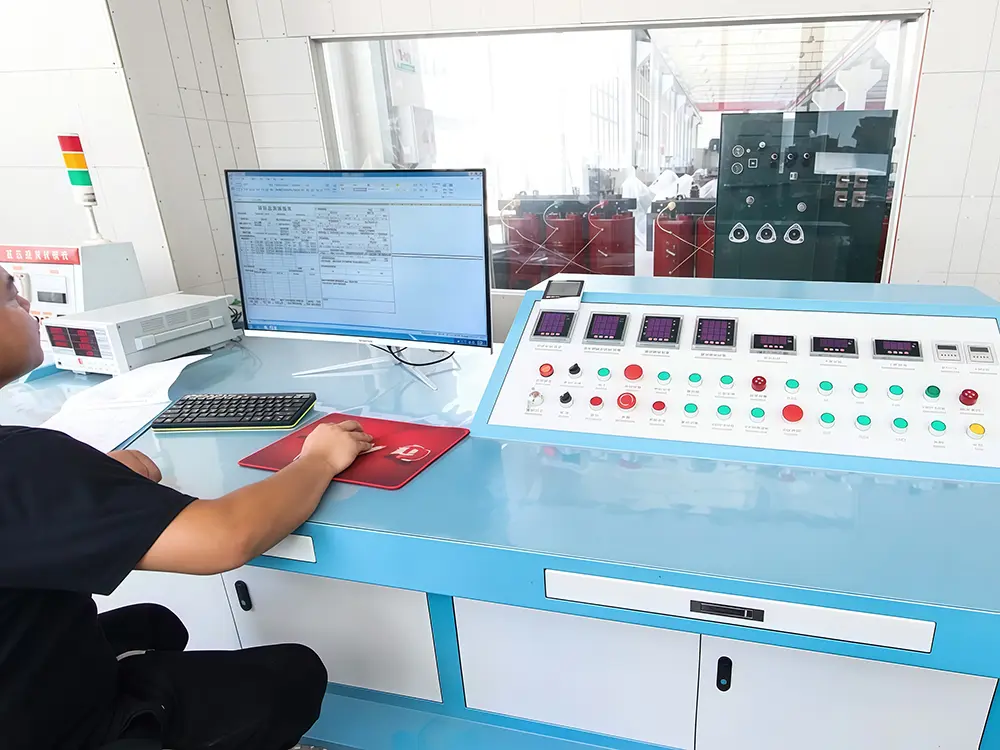

GUANGBIAN ట్రాన్స్‌ఫార్మర్ సమగ్ర పరీక్ష వర్క్‌షాప్

సాంకేతిక పత్రం

800kVA (15/0.4kV) ట్రాన్స్‌ఫార్మర్ యొక్క హామీ సాంకేతిక పారామితులు
వివరణ	యూనిట్	అవసరం
సంస్థాపన రకం	-	ఇండోర్
దశ సంఖ్య	-	మూడు-దశ
ట్యాంక్ రకం	-	హెర్మెటిక్లీ సీలు
వైండింగ్‌ల సంఖ్య	-	2
వెక్టర్ సమూహం చిహ్నం	-	డైన్5
పరిధిని నొక్కండి	±%	2.5
దశలను నొక్కండి	± అడుగు	+2, -2
గరిష్ట ఎత్తు	m	3000
శీతలీకరణ పద్ధతి	-	ఓనన్
రేట్ చేయబడిన ట్రాన్స్‌ఫార్మర్ కెపాసిటీ	kVA	800
ప్రాథమిక రేట్ వోల్టేజ్	కె.వి	15
సెకండరీ రేటెడ్ వోల్టేజ్	కె.వి	0.40/0.23
ఫ్రీక్వెన్సీ	Hz	50
రేటెడ్ పవర్ వద్ద ఇంపెడెన్స్ వోల్టేజ్	%	5
హై-వోల్టేజ్ వైండింగ్ మెటీరియల్	-	రాగి
పవర్-ఫ్రీక్వెన్సీ హై-వోల్టేజ్ వైండింగ్ యొక్క వోల్టేజీని తట్టుకుంటుంది	kV (rms)	50
తక్కువ-వోల్టేజ్ వైండింగ్ మెటీరియల్	-	రాగి
పవర్-ఫ్రీక్వెన్సీ తక్కువ-వోల్టేజ్ వైండింగ్ యొక్క వోల్టేజీని తట్టుకుంటుంది	kV (rms)	3
కోర్ మెటీరియల్	-	CRGO
గరిష్ట పరిసర ఉష్ణోగ్రత	℃	50
సగటు చమురు ఉష్ణోగ్రత పెరుగుదల	℃	55
రేట్ చేయబడిన వోల్టేజ్ వద్ద నో-లోడ్ నష్టం	W	650
75鈩?/td> వద్ద పూర్తి-లోడ్ నష్టం	W	4400
ట్రాన్స్ఫార్మర్ ట్యాంక్ మెటీరియల్	-	ఉక్కు
ట్యాంక్ ప్లేట్ మందం (పైభాగం)	మి.మీ	5
ట్రాన్స్ఫార్మర్ రంగు	-	RAL 7032 (అల్యూమినియం గ్రే)

మా ఫ్యాక్టరీ

షీట్ మెటల్ వర్క్‌షాప్

రేకు వైండింగ్ వర్క్‌షాప్

వైండింగ్ వర్క్‌షాప్

వైండింగ్ ఓవెన్ వర్క్‌షాప్

ట్రాన్స్ఫార్మర్ అసెంబ్లీ వర్క్షాప్

ట్రాన్స్‌ఫార్మర్ కమీషనింగ్ వర్క్‌షాప్

తరచుగా అడిగే ప్రశ్నలు

Q1: 800kVA 15kV ట్రాన్స్‌ఫార్మర్ యొక్క ప్రధాన విధి ఏమిటి?

ఇది మీడియం-వోల్టేజ్ విద్యుత్ (15kV తరగతి)ని పారిశ్రామిక మరియు వాణిజ్య వ్యవస్థలలో తుది వినియోగదారు వినియోగానికి అనువైన తక్కువ-వోల్టేజ్ స్థాయిలకు తగ్గించింది.

Q2: పొడి రకానికి బదులుగా చమురు-మునిగిన ట్రాన్స్‌ఫార్మర్‌ను ఎందుకు ఉపయోగించాలి?

చమురు-మునిగిన ట్రాన్స్ఫార్మర్లు అందిస్తాయి:

● మెరుగైన వేడి వెదజల్లడం

● అధిక ఓవర్‌లోడ్ సామర్థ్యం

● సుదీర్ఘ ఇన్సులేషన్ జీవితం

● అధిక భారం కింద తక్కువ కార్యాచరణ నష్టాలు

వారు బాహ్య మరియు అధిక-సామర్థ్య అనువర్తనాలకు ప్రాధాన్యతనిస్తారు.

Q3: ఈ ట్రాన్స్‌ఫార్మర్ అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌కు అనుకూలంగా ఉందా?

అవును. చమురు-మునిగిన ట్రాన్స్‌ఫార్మర్లు సీలు చేసిన ట్యాంకులు, తుప్పు రక్షణ మరియు వాతావరణ-నిరోధక నిర్మాణంతో బహిరంగ ఉపయోగం కోసం రూపొందించబడ్డాయి.

Q4: ఏ నిర్వహణ అవసరం?

సాధారణ నిర్వహణ వీటిని కలిగి ఉంటుంది:

● చమురు స్థాయి మరియు చమురు నాణ్యత తనిఖీలు

● ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టింగ్

● ఉష్ణోగ్రత పర్యవేక్షణ

● బుషింగ్ మరియు టెర్మినల్ తనిఖీ

Q5: ఇది ఓవర్‌లోడ్ పరిస్థితులను నిర్వహించగలదా?

అవును, డిజైన్ మరియు శీతలీకరణ పరిస్థితులపై ఆధారపడి స్వల్పకాలిక ఓవర్‌లోడ్ సామర్థ్యం మద్దతు ఇవ్వబడుతుంది, అయితే నిరంతర ఓవర్‌లోడ్ సిఫార్సు చేయబడదు.
