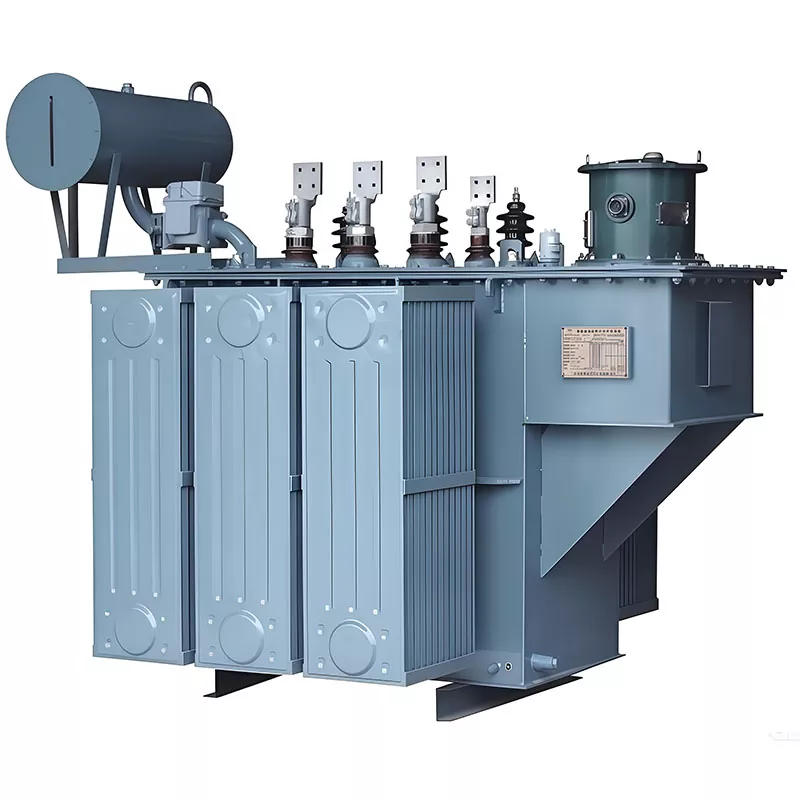

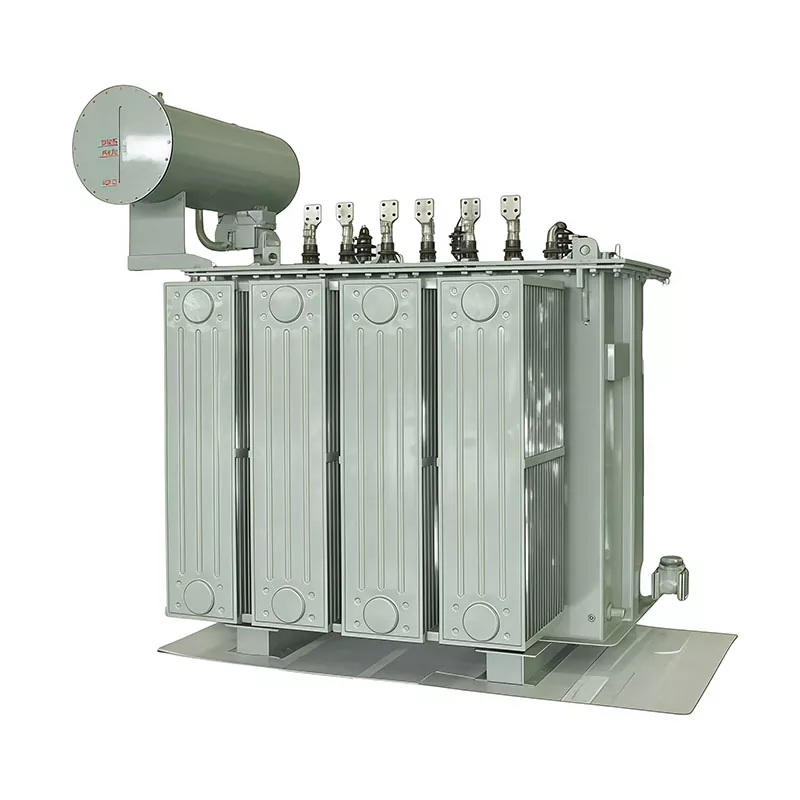

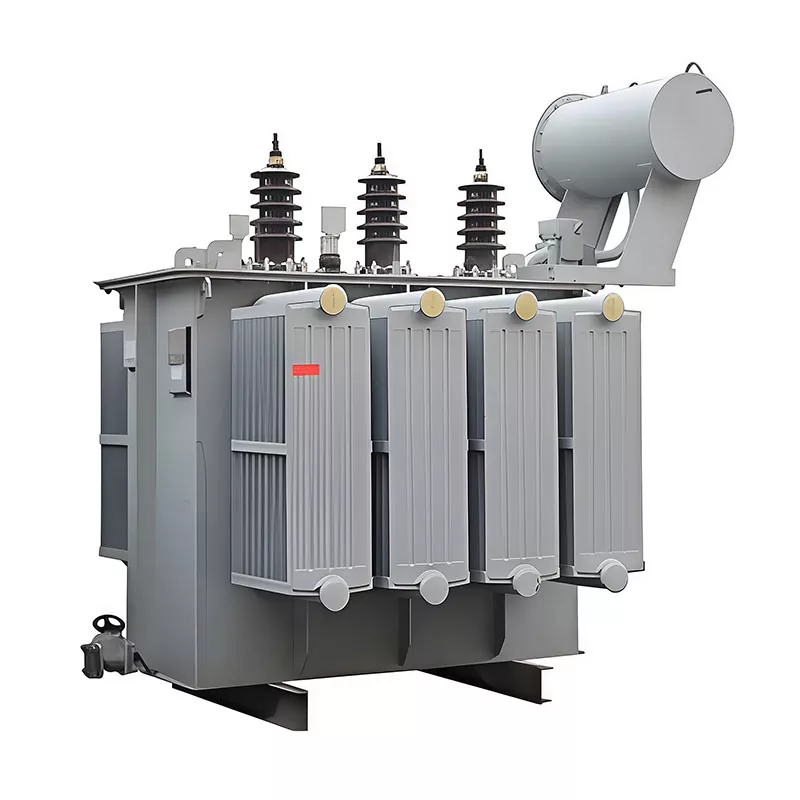

2500kVA 35kV ఆయిల్-ఇమ్మర్స్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్

2500kVA 35kV ఆయిల్-ఇమ్మర్‌స్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ అనేది 2500kVA యొక్క రేట్ సామర్థ్యం మరియు 35kV యొక్క అధిక-వోల్టేజ్ సైడ్ రేటింగ్‌తో చమురు-మునిగిపోయిన డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్.

విద్యుత్ ఇన్సులేషన్ మరియు వేడి వెదజల్లడం రెండింటినీ ఏకకాలంలో అందించడానికి ఇన్సులేటింగ్ నూనెను ఉపయోగించడం, ఇది అధిక-వోల్టేజ్ విద్యుత్ శక్తిని మధ్యస్థ-తక్కువ వోల్టేజ్ శక్తిగా విశ్వసనీయంగా మారుస్తుంది మరియు విద్యుత్ వ్యవస్థల పంపిణీ విభాగాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

ముఖ్య లక్షణాలు:

రకం: ఆయిల్-ఇమ్మర్స్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్

సామర్థ్యం: 2500kVA (మధ్యస్థం నుండి పెద్ద పంపిణీ సామర్థ్యం)

వోల్టేజ్ రేటింగ్: 35kV హై-వోల్టేజ్ ఇన్‌పుట్

విధులు: వోల్టేజ్ ట్రాన్స్ఫర్మేషన్ + పవర్ డిస్ట్రిబ్యూషన్ + స్థిరమైన విద్యుత్ సరఫరా

శీతలీకరణ విధానం: ఉష్ణ వెదజల్లడానికి ట్రాన్స్‌ఫార్మర్ ఆయిల్ ప్రసరణపై ఆధారపడుతుంది (సాధారణంగా ONAN)

అప్లికేషన్ దృశ్యాలు: పవర్ గ్రిడ్ పంపిణీ, పారిశ్రామిక పార్కులు, సబ్‌స్టేషన్లు, ఎనర్జీ ప్రాజెక్ట్‌లు మొదలైనవి.

కోర్ సామగ్రి ఎంపిక అవసరాలు

ఆగ్నేయాసియా, మధ్యప్రాచ్యం, ఆఫ్రికా మరియు లాటిన్ అమెరికా అంతటా, 35kV/0.4kV స్టెప్-డౌన్ ట్రాన్స్‌ఫార్మర్‌ల కోసం డిమాండ్ పెరుగుతూనే ఉంది, పారిశ్రామిక పార్కులు, గ్రిడ్ అప్‌గ్రేడ్ ప్రాజెక్ట్‌లు, వాణిజ్య పరిణామాలు మరియు పునరుత్పాదక ఇంధన ఏకీకరణ.

చాలా మంది కొనుగోలుదారుల కోసం, ఎంపిక ప్రమాణాలు స్థిరంగా ఉంటాయి:

● అధిక శక్తి సామర్థ్యం మరియు తక్కువ నిర్వహణ నష్టాలు

● నిరంతర ఆపరేషన్లో సుదీర్ఘ సేవా జీవితం

● అంతర్జాతీయ ప్రమాణాలు మరియు ధృవపత్రాలకు అనుగుణంగా

● కనీస నిర్వహణ అవసరాలతో స్థిరమైన బహిరంగ పనితీరు

GUANGBIAN S13 సిరీస్ (2500kVA వరకు) ఈ అవసరాలకు అనుగుణంగా రూపొందించబడింది. ఇది ఒక రాగి వైండింగ్ నిర్మాణం మరియు ONAN శీతలీకరణ వ్యవస్థను స్వీకరిస్తుంది, 35kV అప్లికేషన్‌లకు నమ్మకమైన పనితీరును అందిస్తుంది. IEC60076 సమ్మతి మరియు ప్రామాణిక Dyn11 వెక్టార్ గ్రూప్ కాన్ఫిగరేషన్‌తో, ఇది EPC కాంట్రాక్టర్‌లు మరియు సిస్టమ్ ఇంటిగ్రేటర్‌లచే వివిధ మార్కెట్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది మరియు సాధారణంగా 35kV/0.4kV ట్రాన్స్‌ఫార్మర్ ఎంపిక జాబితాలలో చేర్చబడుతుంది.

సాంకేతిక పారామితులు

S13 సిరీస్ 2500kVA ట్రాన్స్‌ఫార్మర్ — పూర్తి సాంకేతిక డేటాషీట్:

దిగువన ఉన్న ముఖ్య లక్షణాలు సాధారణ సేకరణ అవసరాలతో నేరుగా సమలేఖనం చేయబడతాయి మరియు మేము అభ్యర్థనపై ప్రాజెక్ట్-నిర్దిష్ట అనుకూలీకరణ ఎంపికలను కూడా అందిస్తాము.

ప్రధాన ప్రయోజనాలు & సాంకేతిక ముఖ్యాంశాలు

కీ ప్రయోజనాలు

తక్కువ శక్తి నష్టాలు

సాంప్రదాయ S9 మరియు S11 ట్రాన్స్‌ఫార్మర్‌లతో పోలిస్తే, S13 సిరీస్ ఎటువంటి లోడ్ నష్టాన్ని 30% వరకు తగ్గిస్తుంది మరియు లోడ్ నష్టాన్ని దాదాపు 15% వరకు తగ్గిస్తుంది, ఇది నిరంతర-డ్యూటీ అప్లికేషన్‌లలో నిర్వహణ ఖర్చులను తగ్గించడంలో సహాయపడుతుంది.

దీర్ఘకాలిక ప్రాజెక్ట్‌ల కోసం ఖర్చుతో కూడుకున్నది

24/7 పారిశ్రామిక మరియు వినియోగ కార్యకలాపాల కోసం, శక్తి పొదుపు జీవితచక్ర ఖర్చులను గణనీయంగా తగ్గిస్తుంది మరియు కాలక్రమేణా పెట్టుబడిపై రాబడిని మెరుగుపరుస్తుంది.

100% ఆక్సిజన్ లేని రాగి వైండింగ్‌లు

HV మరియు LV వైండింగ్‌లు రెండూ మెరుగైన వాహకత, మెరుగైన ఉష్ణ స్థిరత్వం మరియు బలమైన షార్ట్-సర్క్యూట్ నిరోధకత కోసం అధిక స్వచ్ఛత రాగిని ఉపయోగిస్తాయి.

నిరంతర పూర్తి-లోడ్ ఆపరేషన్ కోసం రూపొందించబడింది

డిమాండింగ్ అవుట్‌డోర్ పరిసరాలకు అనుకూలం, ట్రాన్స్‌ఫార్మర్ నిరంతర భారీ-లోడ్ పరిస్థితులలో స్థిరమైన పనితీరును నిర్వహిస్తుంది.

లాంగ్ సర్వీస్ లైఫ్

మన్నికైన ఇన్సులేషన్ పదార్థాలు మరియు 30 సంవత్సరాలు లేదా అంతకంటే ఎక్కువ కాలం పాటు విశ్వసనీయమైన ఆపరేషన్‌కు మద్దతు ఇవ్వడానికి బలమైన నిర్మాణ రూపకల్పనతో నిర్మించబడింది.

పారిశ్రామిక & యుటిలిటీ ట్రాన్స్‌ఫార్మర్ సేకరణకు అనువైనది

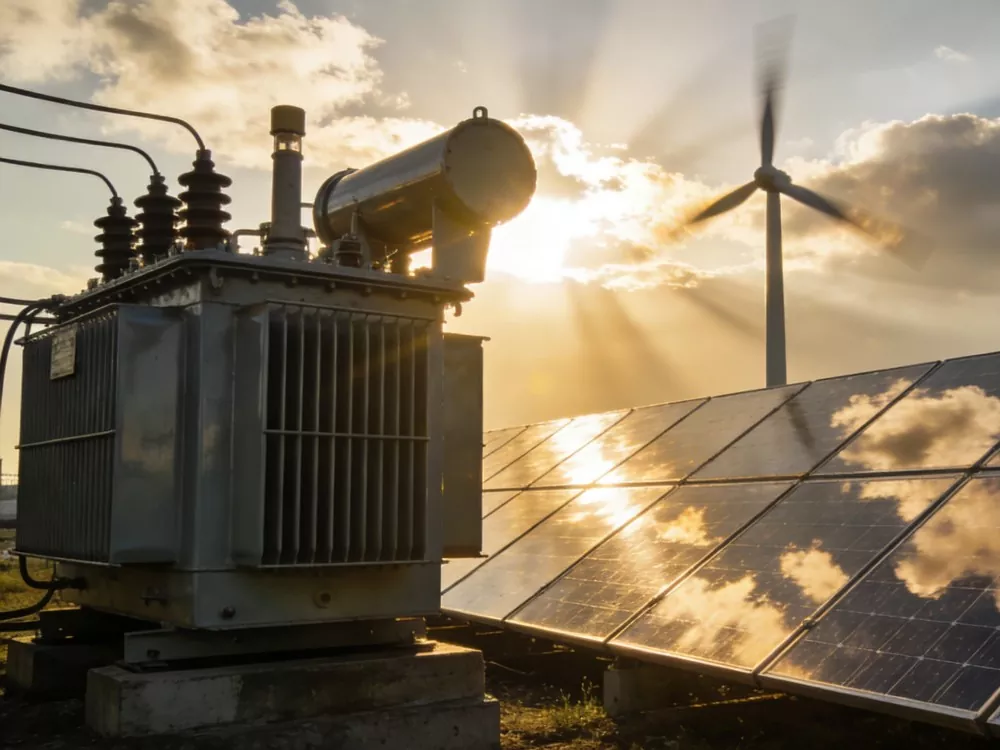

పారిశ్రామిక ప్లాంట్లు, యుటిలిటీ డిస్ట్రిబ్యూషన్ సిస్టమ్స్, సోలార్ పవర్ ప్రాజెక్ట్‌లు మరియు ఇన్‌ఫ్రాస్ట్రక్చర్ పవర్ నెట్‌వర్క్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది.

తక్కువ-నిర్వహణ ఆపరేషన్ కోసం నమ్మదగిన ONAN కూలింగ్

ONAN (ఆయిల్ నేచురల్ ఎయిర్ నేచురల్) కూలింగ్ డిజైన్ సహాయక ఫ్యాన్లు లేదా పంపులు లేకుండా పనిచేస్తుంది, మెకానికల్ ఫెయిల్యూర్ పాయింట్లు మరియు నిర్వహణ అవసరాలను తగ్గిస్తుంది. మూసివున్న ట్యాంక్ నిర్మాణం ట్రాన్స్‌ఫార్మర్ ఆయిల్‌ను బయటి గాలి నుండి రక్షిస్తుంది, నెమ్మదిగా చమురు వృద్ధాప్యం మరియు కాలక్రమేణా స్థిరమైన పనితీరును నిర్వహించడానికి సహాయపడుతుంది. వాస్తవ-ప్రపంచ అనువర్తనాల్లో, అనేక యూనిట్లు తక్కువ నిర్వహణతో సంవత్సరాలపాటు పనిచేయగలవు, వాటిని రిమోట్ సబ్‌స్టేషన్‌లు, పారిశ్రామిక విద్యుత్ వ్యవస్థలు మరియు యుటిలిటీ పంపిణీ ప్రాజెక్టులకు బాగా సరిపోతాయి.

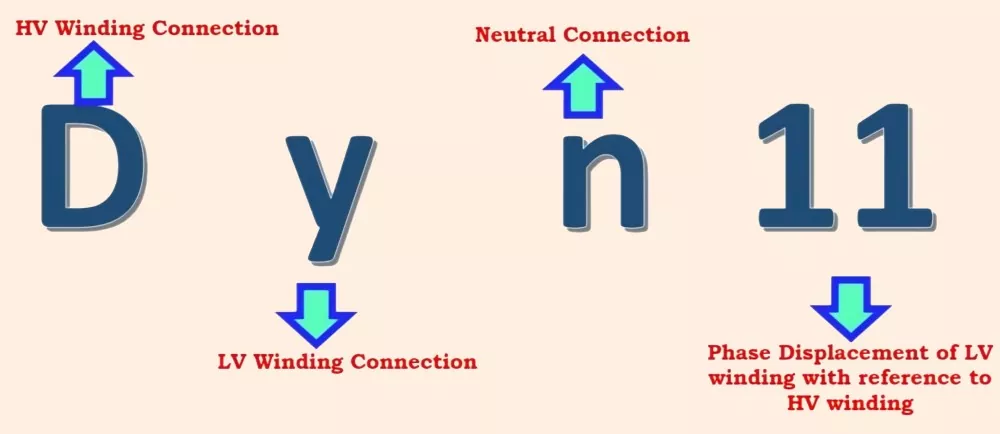

Dyn11 వెక్టర్ గ్రూప్ - ఇది నిజంగా ఫీల్డ్‌లో ఎందుకు సహాయపడుతుంది

Dyn11 కాన్ఫిగరేషన్ 3వ హార్మోనిక్ కరెంట్‌లను అణిచివేస్తుంది మరియు న్యూట్రల్ పాయింట్ షిఫ్ట్‌ను తగ్గిస్తుంది - ఇది వాణిజ్య మరియు పారిశ్రామిక సైట్‌లలో అసమతుల్య లోడ్‌లలో అస్థిరతగా చూపే రకమైన విషయం. ఇది సింగిల్-ఫేజ్ లోడింగ్‌ను కూడా మెరుగ్గా నిర్వహిస్తుంది, ఇది మీరు మిశ్రమ లోడ్ పరిస్థితులతో వ్యవహరిస్తున్నప్పుడు నిజమైన వ్యత్యాసాన్ని కలిగిస్తుంది. ప్రొటెక్టివ్ రిలే కోఆర్డినేషన్ ఈ వెక్టర్ సమూహంతో క్లీనర్‌గా వస్తుంది, మొత్తం పవర్ సిస్టమ్ సెటప్‌కు భద్రత యొక్క పొరను జోడిస్తుంది.

గ్రౌండ్ అప్ నుండి అవుట్‌డోర్-సిద్ధంగా ఉంది

ట్యాంక్ మరియు పూత అధిక ఉష్ణోగ్రత, తేమ, ఉప్పు గాలి మరియు ధూళిని తట్టుకునేలా నిర్మించబడ్డాయి, డిమాండ్ పరిస్థితులలో స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది. ఇంటిగ్రేటెడ్ మెరుపు రక్షణ కార్యాచరణ భద్రతను మరింత పెంచుతుంది.

అవుట్‌డోర్ సబ్‌స్టేషన్‌లు, మానవరహిత స్విచ్ రూమ్‌లు మరియు రిమోట్ ఇన్‌స్టాలేషన్‌లకు అనుకూలం, GUANGBIAN S13-M 2500kVA 35kV ఆయిల్-ఇమ్మర్‌స్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్‌కు అదనపు ఎన్‌క్లోజర్ లేదా షీల్డింగ్ అవసరం లేదు, ఇది బహిరంగ విద్యుత్ పంపిణీ ప్రాజెక్టులకు ఆచరణాత్మక ఎంపిక.

చైనా-ఆధారిత ట్రాన్స్‌ఫార్మర్ ఫ్యాక్టరీ మరియు స్థాపించబడిన ట్రాన్స్‌ఫార్మర్ తయారీగా, GUANGBIAN ఆగ్నేయాసియా, మధ్యప్రాచ్యం, ఆఫ్రికా మరియు లాటిన్ అమెరికా అంతటా యూనిట్‌లను సరఫరా చేస్తుంది - ప్రాజెక్ట్-నిర్దిష్ట అవసరాల కోసం IEC60076 సమ్మతి మరియు అనుకూలీకరణ ఎంపికలు అందుబాటులో ఉన్నాయి. డేటాషీట్‌లు లేదా సాంకేతిక చర్చల కోసం చేరుకోండి.

మా ఫ్యాక్టరీ

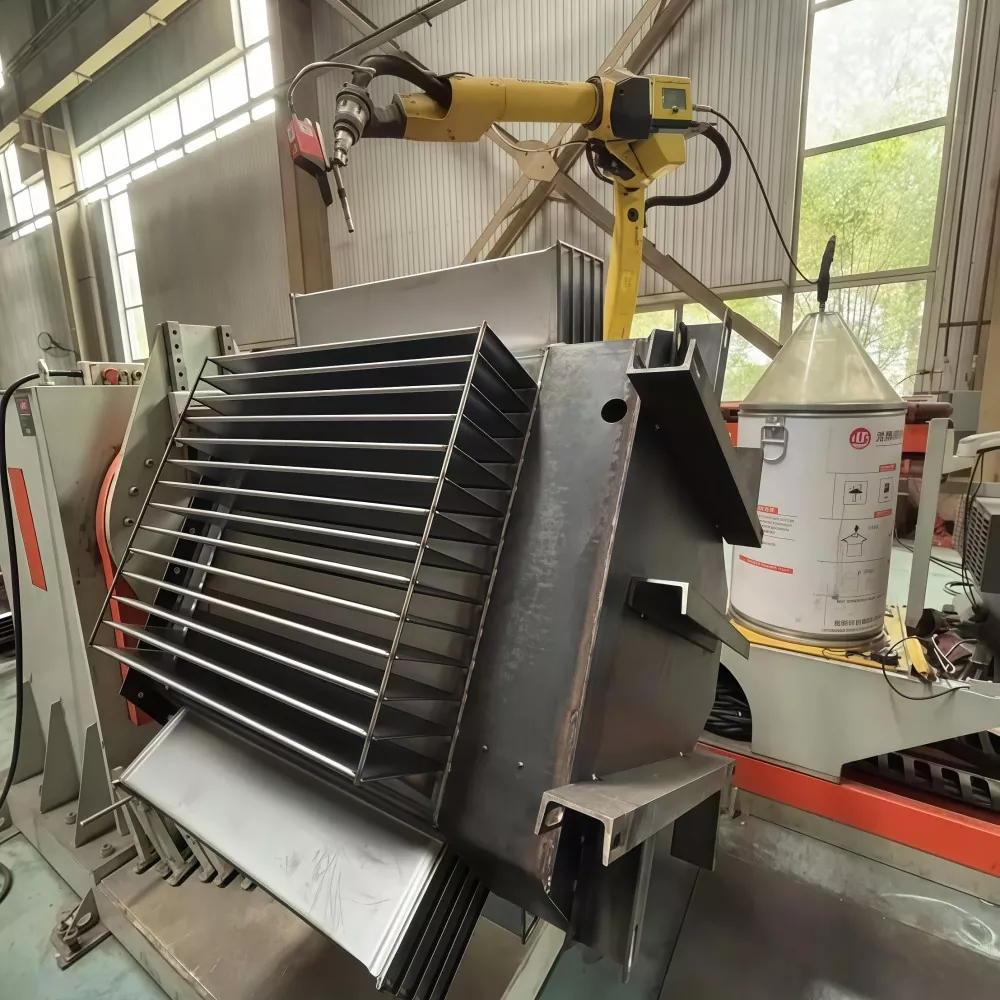

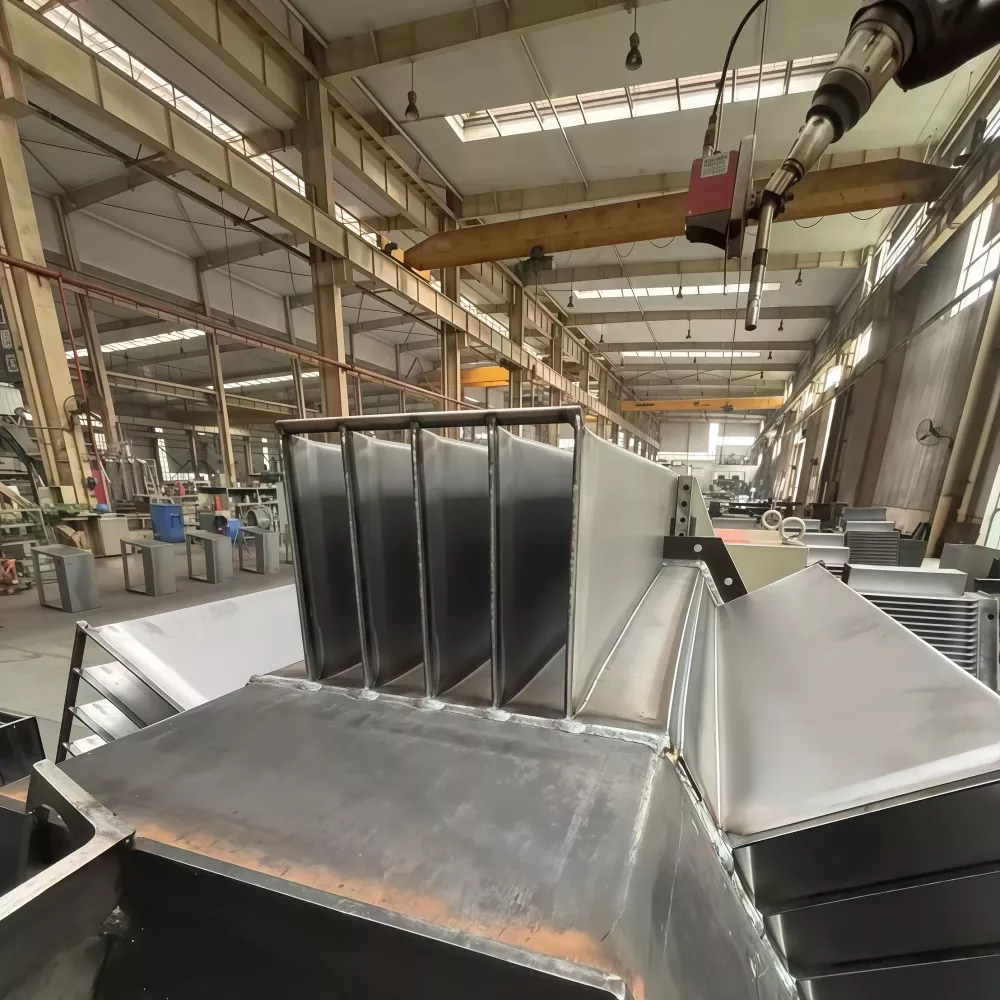

షీట్ మెటల్ వర్క్‌షాప్

రేకు వైండింగ్ వర్క్‌షాప్

వైండింగ్ వర్క్‌షాప్

వైండింగ్ ఓవెన్ వర్క్‌షాప్

ట్రాన్స్ఫార్మర్ అసెంబ్లీ వర్క్షాప్

ట్రాన్స్‌ఫార్మర్ కమీషనింగ్ వర్క్‌షాప్

తరచుగా అడిగే ప్రశ్నలు

1. 2500kVA 35kV ఆయిల్-ఇమ్మర్జ్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ దేనికి ఉపయోగించబడుతుంది?

పారిశ్రామిక ప్లాంట్లు, యుటిలిటీ సబ్‌స్టేషన్‌లు, పునరుత్పాదక ఇంధన వ్యవస్థలు మరియు పెద్ద మౌలిక సదుపాయాల ప్రాజెక్టుల కోసం పంపిణీ వోల్టేజీలను తగ్గించడానికి ఇది 35kV మధ్యస్థ-అధిక వోల్టేజ్ శక్తిని తగ్గించడానికి ఉపయోగించబడుతుంది.

2. 2500kVA అంటే ఏమిటి?

2500kVA అనేది ట్రాన్స్‌ఫార్మర్ యొక్క రేట్ సామర్థ్యాన్ని సూచిస్తుంది, ఇది పారిశ్రామిక మరియు వినియోగ-స్థాయి విద్యుత్ పంపిణీకి అనువైన పెద్ద-స్థాయి విద్యుత్ లోడ్‌లను నిర్వహించగలదని సూచిస్తుంది.

3. ఈ రకమైన ట్రాన్స్‌ఫార్మర్‌లో నూనె ఎందుకు ఉపయోగించబడుతుంది?

ఇన్సులేటింగ్ ఆయిల్ విద్యుత్ ఇన్సులేషన్ మరియు వేడి వెదజల్లడం రెండింటినీ అందిస్తుంది, శీతలీకరణ పనితీరును మెరుగుపరచడంలో మరియు సేవా జీవితాన్ని పొడిగించడంలో సహాయపడుతుంది.

4. 35kV రేటింగ్ యొక్క ప్రయోజనాలు ఏమిటి?

35kV అనేది మీడియం-హై వోల్టేజ్ నెట్‌వర్క్‌లలో ఒక సాధారణ పంపిణీ వోల్టేజ్ స్థాయి, ఇది తగ్గిన శక్తి నష్టంతో సమర్థవంతమైన సుదూర ప్రసారాన్ని అందిస్తుంది.

5. ఏ శీతలీకరణ పద్ధతి సాధారణంగా ఉపయోగించబడుతుంది?

చాలా యూనిట్లు ONAN (ఆయిల్ నేచురల్ ఎయిర్ నేచురల్) శీతలీకరణను ఉపయోగిస్తాయి, ఇది సహజ చమురు ప్రసరణ మరియు సహాయక పరికరాలు లేకుండా గాలి శీతలీకరణపై ఆధారపడుతుంది.

6. ఈ ట్రాన్స్‌ఫార్మర్ సాధారణంగా ఎక్కడ ఇన్‌స్టాల్ చేయబడింది?

ఇది బహిరంగ సబ్‌స్టేషన్‌లు, పారిశ్రామిక పార్కులు, మైనింగ్ కార్యకలాపాలు, సౌర మరియు పవన విద్యుత్ ప్లాంట్లు మరియు గ్రిడ్ విస్తరణ ప్రాజెక్టులలో విస్తృతంగా ఉపయోగించబడుతుంది.

7. సేవా జీవితం ఎంతకాలం ఉంటుంది?

సరైన రూపకల్పన మరియు నిర్వహణతో, చమురు-మునిగిపోయిన పంపిణీ ట్రాన్స్‌ఫార్మర్లు సాధారణంగా 25-30 సంవత్సరాలు లేదా అంతకంటే ఎక్కువ కాలం పనిచేస్తాయి.

8. కీ నిర్వహణ అవసరాలు ఏమిటి?

స్థిరమైన దీర్ఘకాలిక ఆపరేషన్‌ను నిర్ధారించడానికి సాధారణ చమురు తనిఖీ, ఉష్ణోగ్రత పర్యవేక్షణ మరియు ఆవర్తన విద్యుత్ పరీక్ష ప్రధాన నిర్వహణ పనులు.
