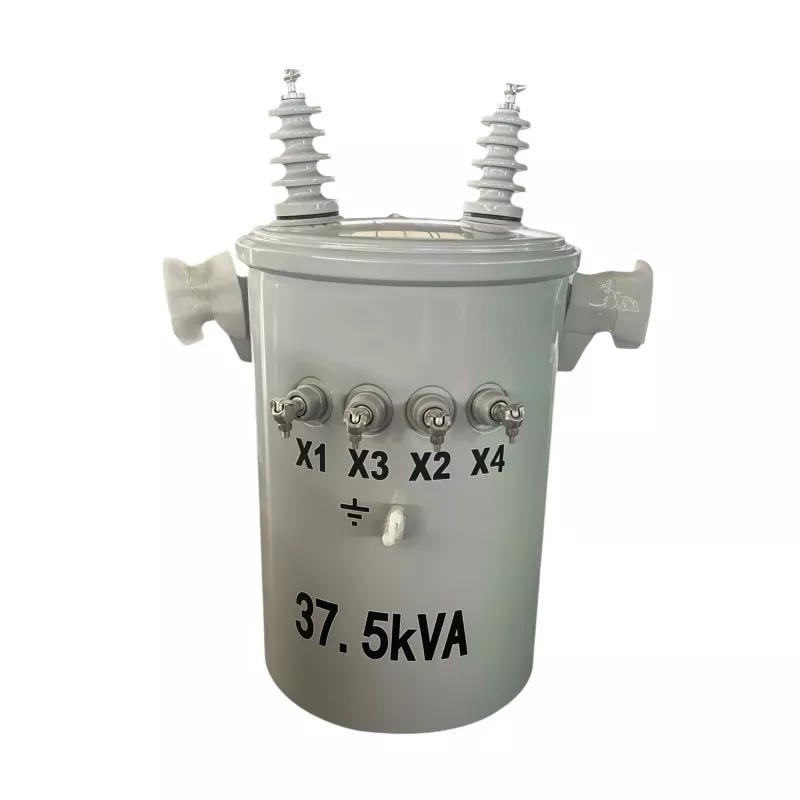

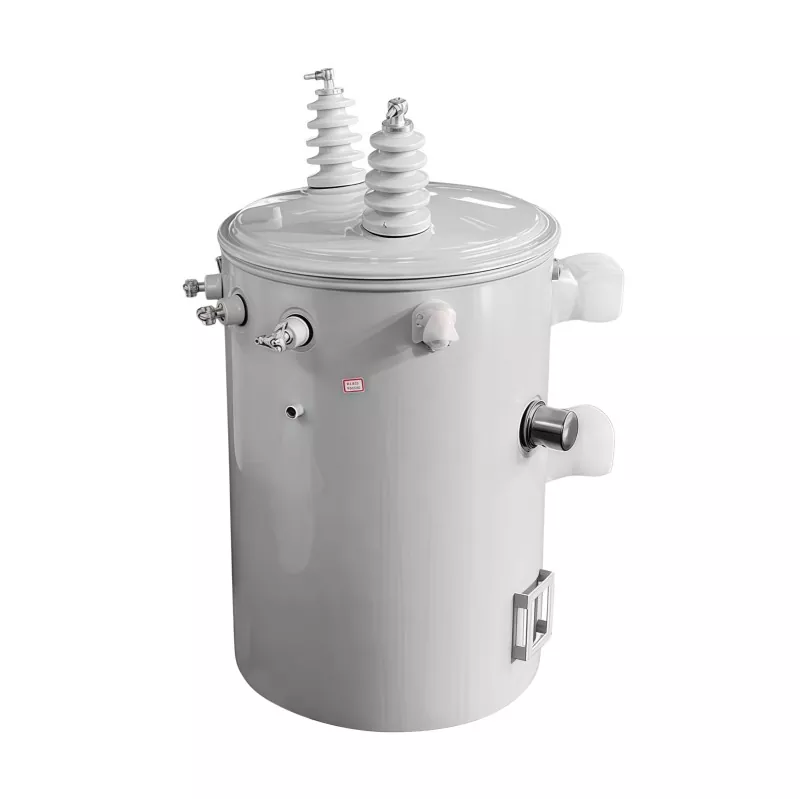

37.5KVA పోల్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్

37.5KVA పోల్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ అనేది విద్యుత్ లైన్ల నుండి మీడియం-వోల్టేజ్ విద్యుత్‌ను నివాస, వాణిజ్య, వ్యవసాయ మరియు తేలికపాటి పారిశ్రామిక విద్యుత్ అనువర్తనాల కోసం తక్కువ వినియోగించదగిన వోల్టేజ్‌గా తగ్గించడానికి యుటిలిటీ పోల్స్‌పై ఏర్పాటు చేయబడిన విద్యుత్ పంపిణీ ట్రాన్స్‌ఫార్మర్. 37.5 కిలోవోల్ట్-ఆంపియర్‌ల (KVA) రేట్ సామర్థ్యంతో, పట్టణ మరియు గ్రామీణ ప్రాంతాల్లో స్థిరమైన, సమర్థవంతమైన మరియు విశ్వసనీయమైన విద్యుత్ సరఫరాను అందించడానికి ఇది సాధారణంగా ఓవర్ హెడ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో ఉపయోగించబడుతుంది. దీని కాంపాక్ట్ పోల్-మౌంటెడ్ డిజైన్ గ్రౌండ్ స్పేస్‌ను ఆదా చేయడంలో సహాయపడుతుంది, ఇన్‌స్టాలేషన్‌ను సులభతరం చేస్తుంది మరియు ఖర్చుతో కూడుకున్న విద్యుత్ పంపిణీ నెట్‌వర్క్‌లకు మద్దతు ఇస్తుంది.

పని సూత్రం

పోల్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ విద్యుదయస్కాంత ప్రేరణ సూత్రం ఆధారంగా పనిచేస్తుంది.

అధిక వోల్టేజ్ ఇన్‌పుట్

మీడియం లేదా అధిక వోల్టేజ్ విద్యుత్ ఓవర్ హెడ్ డిస్ట్రిబ్యూషన్ లైన్ల ద్వారా ప్రాథమిక వైండింగ్‌కు సరఫరా చేయబడుతుంది.

మాగ్నెటిక్ ఫీల్డ్ జనరేషన్

ప్రైమరీ వైండింగ్ ద్వారా ఆల్టర్నేటింగ్ కరెంట్ ప్రవహిస్తున్నప్పుడు, అది ట్రాన్స్‌ఫార్మర్ కోర్‌లో మారుతున్న అయస్కాంత క్షేత్రాన్ని సృష్టిస్తుంది.

వోల్టేజ్ పరివర్తన

ఈ అయస్కాంత క్షేత్రం ద్వితీయ వైండింగ్‌లో వోల్టేజ్‌ను ప్రేరేపిస్తుంది. వైండింగ్‌ల మధ్య మలుపుల నిష్పత్తి ఆధారంగా, వోల్టేజ్ తక్కువ ఉపయోగించదగిన స్థాయికి తగ్గించబడుతుంది.

స్థిరమైన అవుట్‌పుట్ సరఫరా

రూపాంతరం చెందిన తక్కువ వోల్టేజ్ విద్యుత్ స్థిరమైన పనితీరుతో నివాస, వాణిజ్య లేదా పారిశ్రామిక వినియోగదారులకు పంపిణీ చేయబడుతుంది.

అప్లికేషన్లు

37.5KVA పోల్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ తక్కువ నుండి మధ్యస్థ లోడ్ పంపిణీ వ్యవస్థల కోసం రూపొందించబడింది, ఇది మీడియం వోల్టేజ్ విద్యుత్‌ను అంతిమ వినియోగదారుల కోసం ఉపయోగించగల తక్కువ వోల్టేజ్‌కు సమర్థవంతంగా తగ్గించడం. ఇది క్రింది సందర్భాలలో విస్తృతంగా ఉపయోగించబడుతుంది:

నివాస విద్యుత్ పంపిణీ

లైటింగ్, గృహోపకరణాలు మరియు రోజువారీ విద్యుత్ వినియోగం కోసం స్థిరమైన విద్యుత్‌ను అందించడం, నివాస పరిసరాలు, గ్రామీణ గృహాలు మరియు చిన్న సంఘాలకు అనువైనది.

గ్రామీణ విద్యుదీకరణ ప్రాజెక్టులు

సాధారణ సంస్థాపన మరియు తక్కువ నిర్వహణ అవసరాల కారణంగా గ్రామీణ గ్రిడ్ విస్తరణ మరియు రిమోట్ ఏరియా విద్యుత్ సరఫరా వ్యవస్థలలో సాధారణంగా ఉపయోగించబడుతుంది.

వ్యవసాయ శక్తి వ్యవస్థలు

పొలాలు, నీటిపారుదల వ్యవస్థలు, పశువుల సౌకర్యాలు మరియు గ్రీన్‌హౌస్‌లు, పవర్ వాటర్ పంపులు, మోటార్లు మరియు వ్యవసాయ యంత్రాలకు అనుకూలం.

చిన్న వాణిజ్య సౌకర్యాలు

స్థిరమైన వాణిజ్య విద్యుత్ సరఫరా కోసం చిన్న కార్యాలయాలు, రిటైల్ దుకాణాలు, గ్యాస్ స్టేషన్లు, వర్క్‌షాప్‌లు మరియు నిల్వ సౌకర్యాలలో విస్తృతంగా వర్తించబడుతుంది.

లైట్ ఇండస్ట్రియల్ అప్లికేషన్స్

చిన్న కర్మాగారాలు, ప్రాసెసింగ్ వర్క్‌షాప్‌లు మరియు మితమైన విద్యుత్ డిమాండ్ ఉన్న నిర్వహణ సౌకర్యాలలో ఉపయోగించబడుతుంది.

తాత్కాలిక విద్యుత్ సరఫరా ప్రాజెక్టులు

సౌకర్యవంతమైన మరియు విశ్వసనీయ విద్యుత్ పంపిణీ అవసరమయ్యే నిర్మాణ స్థలాలు మరియు తాత్కాలిక బహిరంగ ఇంజనీరింగ్ ప్రాజెక్ట్‌లలో సర్వసాధారణం.

GUANGBIAN వాస్తవానికి ఒకదాన్ని ఎలా నిర్మిస్తుందో చూద్దాం.

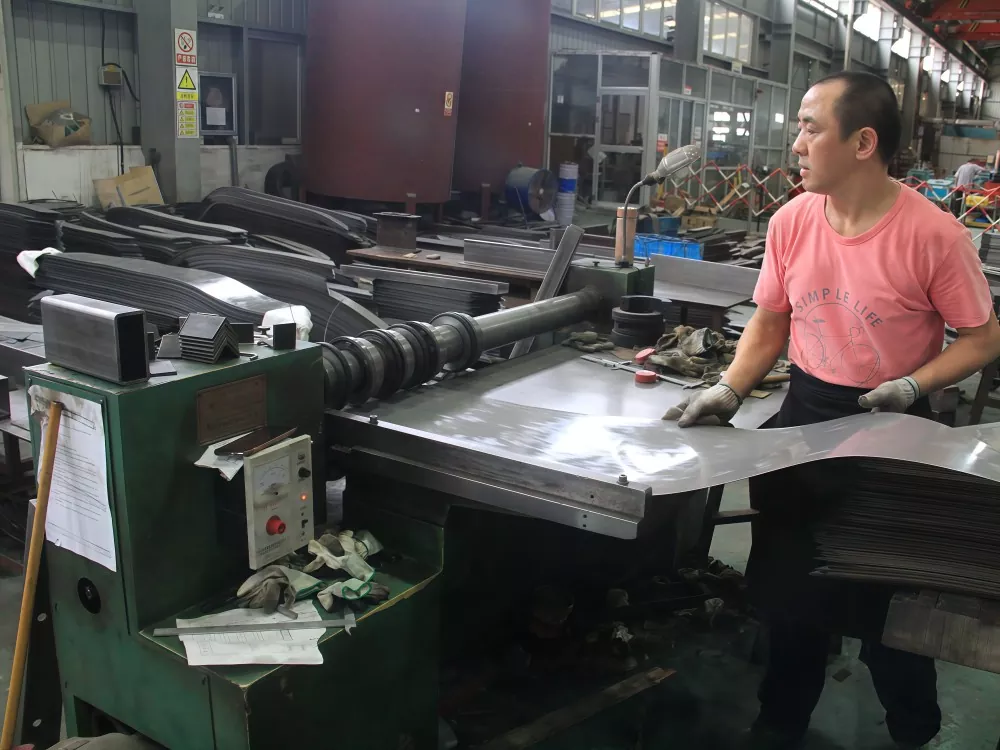

దశ 1: కోర్ ఫ్యాబ్రికేషన్

కోర్ ధాన్యం-ఆధారిత సిలికాన్ స్టీల్‌తో ప్రారంభమవుతుంది. గొప్ప అయస్కాంత లక్షణాలు, కానీ అది పెళుసుగా ఉంటుంది-మీరు దీన్ని సాధారణ ఉక్కు లాగా స్టాంప్ చేయలేరు.

మేము నిర్దిష్ట పరిమాణాలకు షీట్లను కట్ చేస్తాము, ఆపై వాటిని ప్రత్యేక పరికరాలపై పొరల వారీగా పేర్చాము. ప్రతి పొర యొక్క కీళ్ళు దిగువ నుండి ఆఫ్‌సెట్ చేయబడతాయి, ఇది అయస్కాంత మార్గంలో గాలి ఖాళీలను కనిష్టంగా ఉంచుతుంది. మేము లక్ష్య మందాన్ని చేరుకున్న తర్వాత, మొత్తం స్టాక్‌ను గట్టిగా బిగించి, వాక్యూమ్-ఇంప్రెగ్నేట్ చేయబడి ప్రతిదానిని లాక్ చేస్తుంది.

ట్రాన్స్ఫార్మర్ తయారీ ప్రక్రియ ఈ దశపై ఆధారపడి ఉంటుంది. స్టాక్ ఫ్యాక్టర్, ఉపరితల ఫ్లాట్‌నెస్, క్లాంపింగ్ ప్రెజర్-వీటిలో దేనినైనా మిస్, మరియు నో-లోడ్ నష్టాలు స్పెక్‌పై అమలవుతాయి.

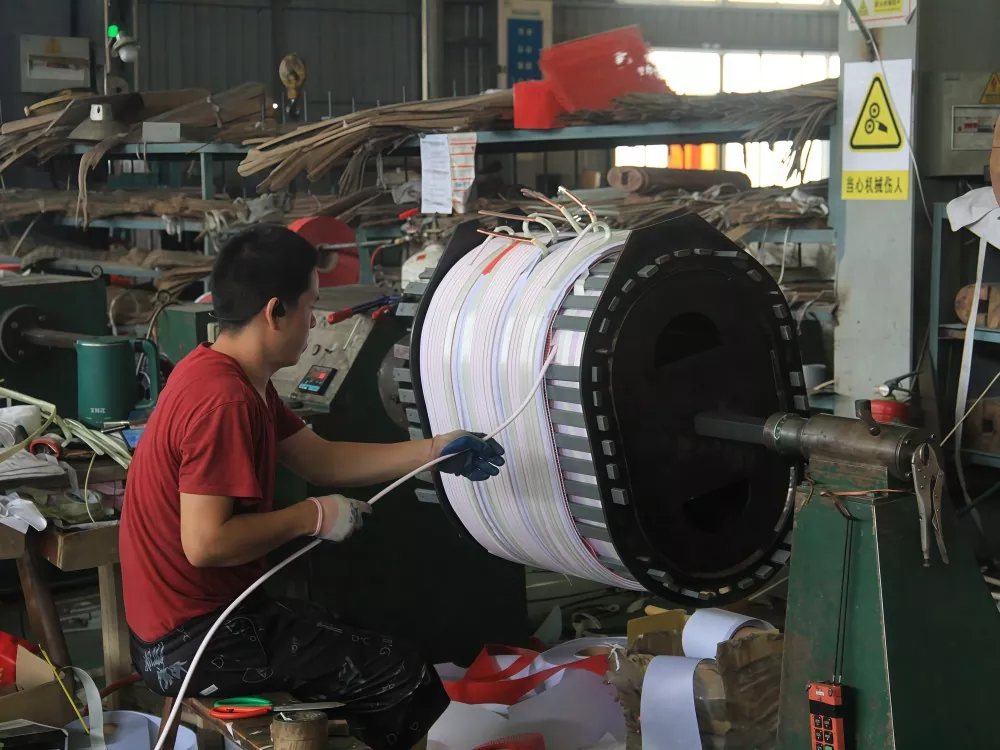

దశ 2: వైండింగ్

ఇక్కడే ఇది క్లిష్టమైనది. మూసివేసే దుకాణం నియంత్రిత ఉష్ణోగ్రత మరియు తేమ వద్ద నడుస్తుంది. ఆపరేటర్లు వైండింగ్ మెషీన్ల వద్ద కూర్చుని, కాయిల్ మాజీపై రాగి తీగను తినిపిస్తారు, మలుపు తిరిగి, దానిని సమానంగా మరియు గట్టిగా ఉంచుతారు.

GUANGBIAN యొక్క 37.5 kva పోల్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ స్వచ్ఛమైన రాగి వైండింగ్‌ను ఉపయోగిస్తుంది-అల్యూమినియం కాదు. మేము వీటిని మా చైనా సదుపాయంలో తయారు చేస్తాము మరియు ప్రతి వివరాలు ముఖ్యమైనవి: వైర్ గేజ్, మలుపుల సంఖ్య, లేయరింగ్ నమూనా. గాలి చాలా వదులుగా ఉంటుంది, కాయిల్‌కు యాంత్రిక బలం లేదు. గాలి చాలా గట్టిగా, మీరు ఇన్సులేషన్ క్రష్.

గాయం అయిన తర్వాత, కాయిల్ వాక్యూమ్ ఇంప్రెగ్నేషన్ ద్వారా వెళుతుంది. ఇన్సులేటింగ్ వార్నిష్ ప్రతి గ్యాప్‌లోకి ప్రవేశిస్తుంది, మలుపులను లాక్ చేస్తుంది మరియు వైండింగ్‌కు విద్యుద్వాహక బలం మరియు మెరుగైన వేడి వెదజల్లడం రెండింటినీ ఇస్తుంది.

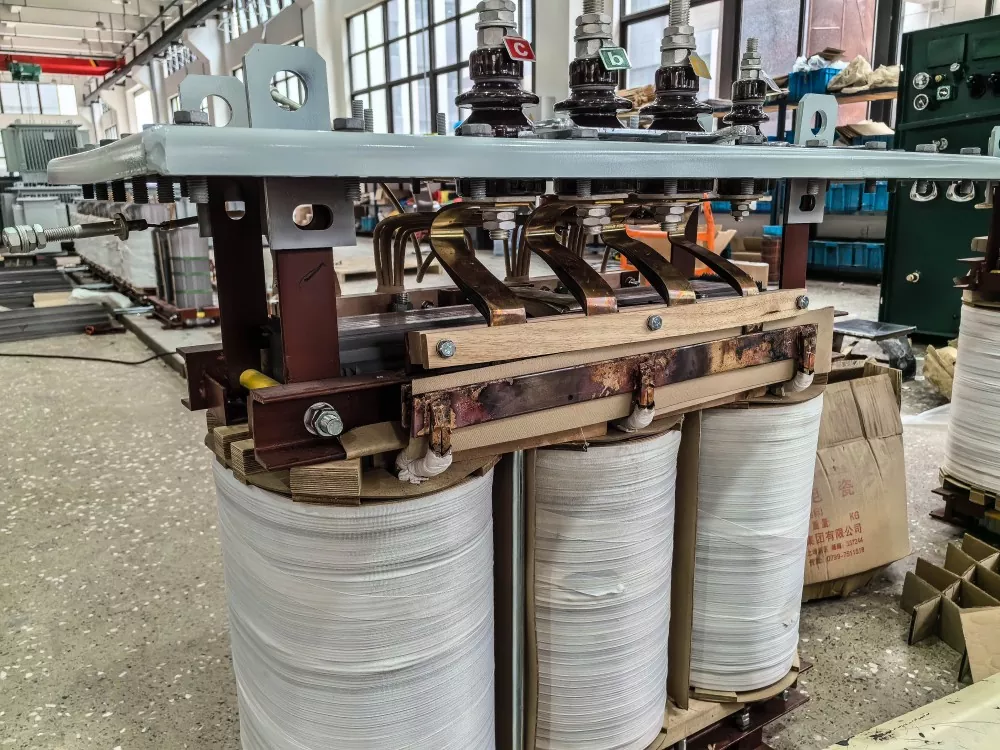

దశ 3: కోర్ మరియు కాయిల్ అసెంబ్లీ

గాయం కాయిల్స్ కోర్ కాళ్ళపైకి జారిపోతాయి. ఇన్సులేషన్ స్పేసర్‌లు లోపలికి వెళ్తాయి, లీడ్స్ కనెక్ట్ అవుతాయి మరియు మొత్తం యాక్టివ్ పార్ట్ రూపుదిద్దుకుంటుంది. వైండింగ్‌ల మధ్య క్లియరెన్స్‌లు ప్రామాణికంగా ఉండాలి-ఇక్కడ సత్వరమార్గాలు లేవు.

సమావేశమైన తర్వాత, సక్రియ భాగం వెంటనే ట్రాన్స్‌ఫార్మర్ ఫ్యాక్టరీ పరీక్ష ద్వారా వెళుతుంది: వోల్టేజ్ పరీక్ష మరియు DC రెసిస్టెన్స్ కొలతను తట్టుకోవడం. ఏదైనా, కొంచెం కూడా, ఈ దశలో చిక్కుకుపోతుంది.

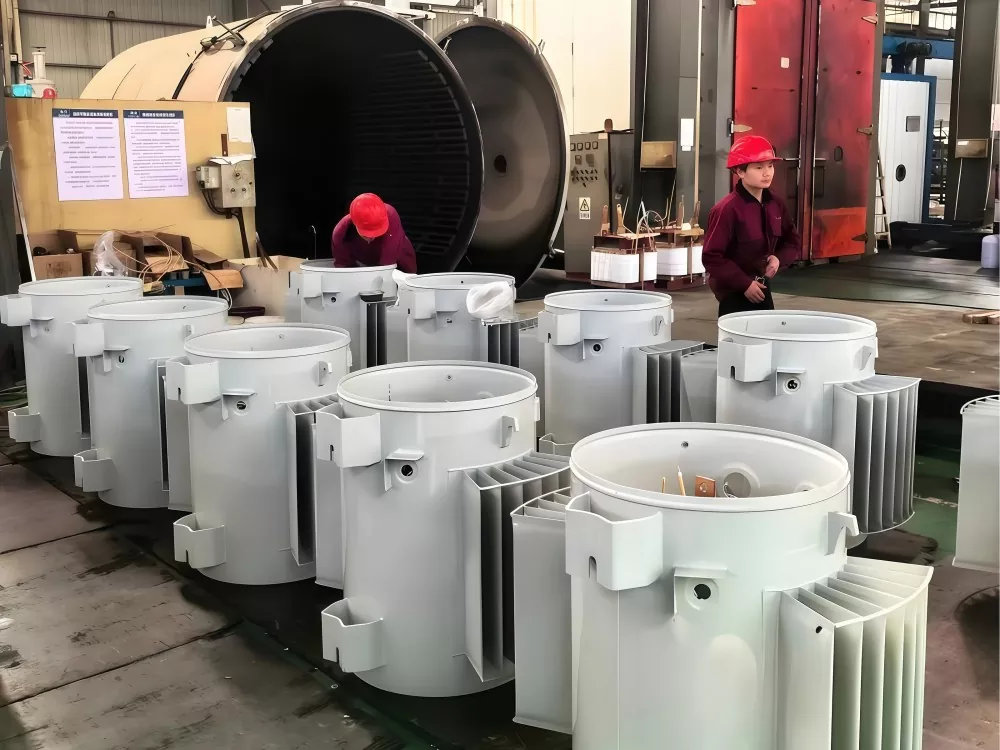

దశ 4: ట్యాంక్ అసెంబ్లీ

సక్రియ భాగం తనిఖీలో ఉత్తీర్ణత సాధిస్తుందా? అది ట్యాంక్‌లోకి దించబడుతుంది. ట్యాంక్ అనేది ట్రాన్స్‌ఫార్మర్ షెల్-ఇన్సులేటింగ్ ఆయిల్‌తో నిండి ఉంటుంది, ఇది డబుల్ డ్యూటీని చేస్తుంది: విద్యుద్వాహక అవరోధం మరియు శీతలకరణి.

మేము GUANGBIAN వద్ద హై-గ్రేడ్ మినరల్ ఇన్సులేటింగ్ ఆయిల్‌ని ఉపయోగిస్తాము. అది లోపలికి వెళ్లే ముందు డీహైడ్రేట్ మరియు డీగ్యాస్ చేయబడింది. ట్యాంక్ వెల్డెడ్ నిర్మాణం, మరియు ప్రతి వెల్డ్ సీమ్ X-రే తనిఖీ చేయబడుతుంది. లీకేజీలకు అనుమతి లేదు.

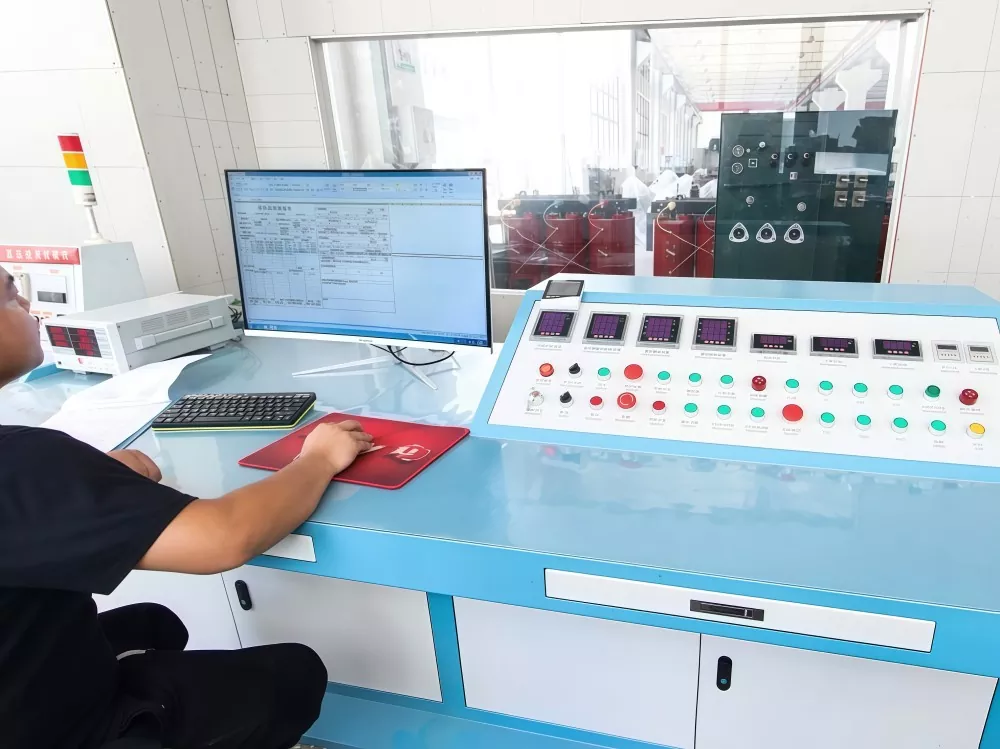

దశ 5: చివరి పరీక్ష

ఏదైనా యూనిట్ కర్మాగారం నుండి బయలుదేరే ముందు, అది పూర్తి పరీక్ష దినచర్య ద్వారా నడుస్తుంది:

నో-లోడ్ పరీక్ష: సెకండరీ వైపు ఏమీ కనెక్ట్ చేయబడకుండా మేము దానిని పవర్ అప్ చేస్తాము. కోర్ ప్రవర్తిస్తుందో లేదో కరెంట్ మరియు లాస్ రీడింగ్‌లు మాకు తెలియజేస్తాయి. 37.5 kva పోల్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌లో, నో-లోడ్ లాస్ ≤113W లేదా అంతకంటే తక్కువ వద్ద రావాలి.

లోడ్ పరీక్ష: దానిపై పూర్తి రేట్ లోడ్ ఉంచండి మరియు సంఖ్యలను చూడండి. లోడ్ నష్టం ≤413W వద్ద ఉంటుంది మరియు ఉష్ణోగ్రత పెరుగుదల 65°C దాటదు.

వోల్టేజ్ పరీక్షను తట్టుకోవడం: HV వైండింగ్‌లో ఒక పూర్తి నిమిషం పాటు పవర్ ఫ్రీక్వెన్సీ వద్ద 21kV. LV వైపు 10kV. ఇన్సులేషన్ కలిగి ఉంటే, మేము ముందుకు వెళ్తాము.

ఇంపల్స్ వోల్టేజ్ పరీక్ష: 60kV స్పైక్ ప్రైమరీని తాకుతుంది, 30kV సెకండరీని తాకుతుంది. కాపర్ వైండింగ్ ట్రాన్స్‌ఫార్మర్ నిజమైన మెరుపు సంఘటనను నిర్వహించగలదా అని ఇది మీకు తెలియజేస్తుంది.

ఇన్సులేటింగ్ ఆయిల్ టెస్ట్: బ్రేక్‌డౌన్ వోల్టేజ్, తేమ కంటెంట్, డిస్సిపేషన్ ఫ్యాక్టర్-ప్రతి ఒక్కటి పాస్ కావాలి.

ప్రతి పరీక్ష క్లియర్? అప్పుడు-మరియు అప్పుడు మాత్రమే-ఇది ఫ్యాక్టరీ లేబుల్‌ను సంపాదిస్తుంది.

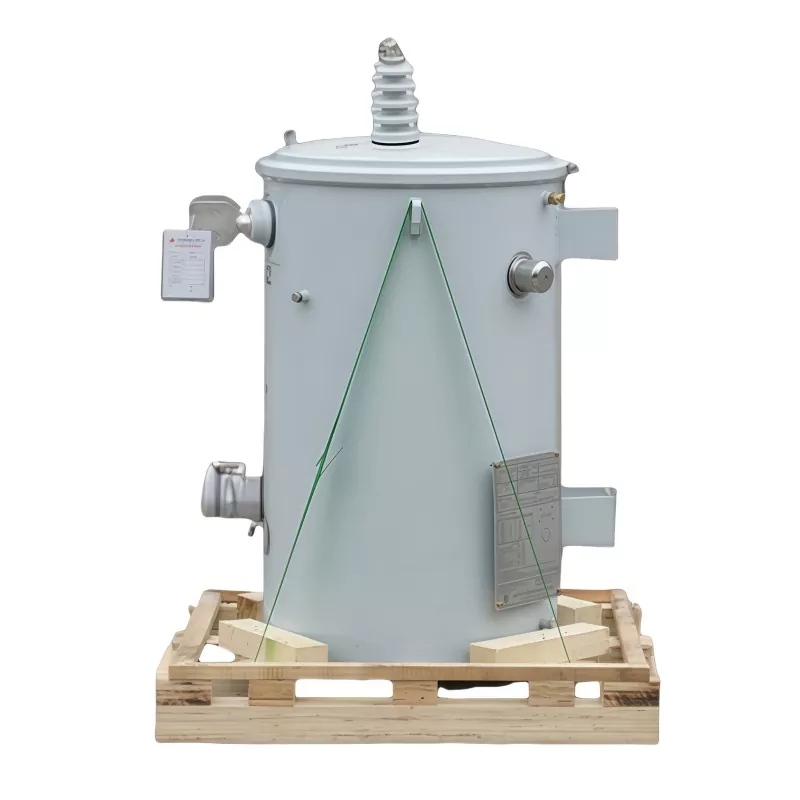

దశ 6: ప్యాకింగ్ మరియు షిప్పింగ్

అన్ని పరీక్షలలో ఉత్తీర్ణత సాధించారా? ట్రాన్స్‌ఫార్మర్ తేమ-ప్రూఫ్ కవర్‌ను పొందుతుంది, చెక్క ప్యాలెట్‌పై కట్టి, రవాణా కోసం సిద్ధంగా ఉంది. ప్రతి గ్వాంగ్బియన్ యూనిట్ ఒక ప్రత్యేక క్రమ సంఖ్యను కలిగి ఉంటుంది-నేమ్‌ప్లేట్ మరియు బేస్‌పై కనిపిస్తుంది. ఆ సంఖ్యను కనుగొనండి మరియు మీరు ఉత్పత్తి తేదీ, పరీక్ష రికార్డులు, ముడి పదార్థాలు ఏ బ్యాచ్‌లోకి వెళ్లాయో కూడా కనుగొంటారు.

ఇప్పటికి మీరు చిత్రాన్ని పొందారు. 37.5KVA పోల్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ కేవలం మెటల్ మరియు వైర్‌తో కలిసి విసిరివేయబడదు. ట్రాన్స్‌ఫార్మర్ తయారీ ప్రక్రియలో నిజమైన క్రాఫ్ట్ మరియు నిజమైన వ్యక్తులు అడుగడుగునా శ్రద్ధ వహిస్తారు. ధర ముఖ్యమైనది, కానీ ఉత్పత్తి సామర్థ్యం మరియు నాణ్యత నియంత్రణ మరింత ముఖ్యమైనది.

పోల్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌ను ఎందుకు ఉపయోగించాలి?

గ్రౌండ్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌లతో పోలిస్తే, పోల్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్లు అనేక ముఖ్యమైన ప్రయోజనాలను అందిస్తాయి:

స్పేస్-సేవింగ్ ఇన్‌స్టాలేషన్

యుటిలిటీ పోల్స్‌పై ఇన్‌స్టాల్ చేయబడింది, గ్రౌండ్ స్పేస్ లేదా ప్రత్యేక ట్రాన్స్‌ఫార్మర్ గదుల అవసరాన్ని తొలగిస్తుంది.

తక్కువ మౌలిక సదుపాయాల ఖర్చు

పునాదులు, ఎన్‌క్లోజర్‌లు లేదా అదనపు సివిల్ పనుల అవసరాన్ని నివారించడం ద్వారా నిర్మాణ ఖర్చులను తగ్గిస్తుంది.

గ్రామీణ పంపిణీకి సమర్థవంతమైనది

ఓవర్ హెడ్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లు సాధారణంగా ఉపయోగించే గ్రామీణ మరియు మారుమూల ప్రాంతాలకు అత్యంత అనుకూలం.

సులభమైన నిర్వహణ యాక్సెస్

తనిఖీ, నిర్వహణ మరియు భర్తీ కోసం అనుకూలమైన ఎత్తులో అమర్చబడి, పనికిరాని సమయాన్ని తగ్గించడం.

మెరుగైన భద్రత

ఎలివేటెడ్ ఇన్‌స్టాలేషన్ ప్రమాదవశాత్తు పరిచయం, విధ్వంసం మరియు పర్యావరణ నష్టం వంటి ప్రమాదాలను తగ్గిస్తుంది.

విశ్వసనీయ అవుట్‌డోర్ ఆపరేషన్

దీర్ఘకాలిక బాహ్య పనితీరు కోసం వాతావరణ-నిరోధకత మరియు తుప్పు-నిరోధక లక్షణాలతో రూపొందించబడింది.

ఓవర్ హెడ్ పవర్ నెట్‌వర్క్‌ల కోసం పర్ఫెక్ట్

ఖర్చుతో కూడుకున్న మరియు సమర్థవంతమైన విద్యుత్ పరిష్కారంగా ఓవర్ హెడ్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది.

మీ కోసం చూడాలనుకుంటున్నారా? GUANGBIAN మా చైనా ఫ్యాక్టరీలో తయారు చేస్తుంది మరియు మేము ఫ్యాక్టరీ సందర్శనలను స్వాగతిస్తున్నాము. పర్యటనను షెడ్యూల్ చేయడానికి చేరుకోండి.
