150KVA డ్రై టైప్ ఐసోలేషన్ ట్రాన్స్‌ఫార్మర్

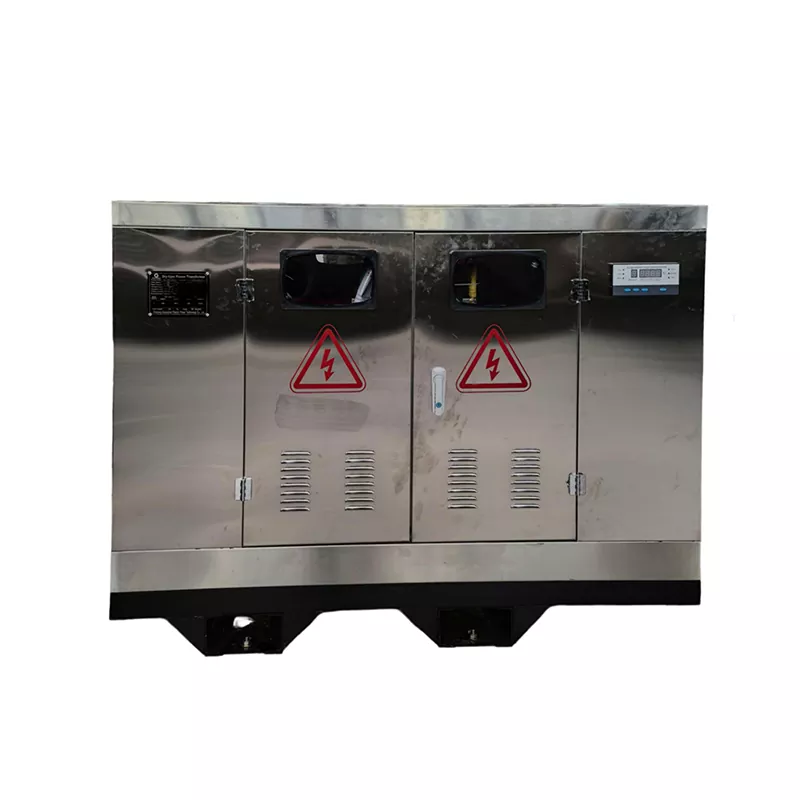

GUANGBIAN ఈ 150KVA డ్రై టైప్ ఐసోలేషన్ ట్రాన్స్‌ఫార్మర్‌ని ఎలక్ట్రికల్ ఐసోలేషన్ మరియు తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ అవసరమయ్యే అప్లికేషన్‌ల కోసం తయారు చేస్తుంది. ఇక్కడ చూపబడిన యూనిట్ సౌదీ అరేబియాలోని నిర్మాణ ప్రాజెక్ట్ కోసం నిర్మించబడింది మరియు స్టెయిన్‌లెస్-స్టీల్ ఎన్‌క్లోజర్, IP43 రక్షణ, పూర్తి కాపర్ వైండింగ్‌లు, డెల్టా-స్టార్ (Δ-Y) కనెక్షన్, ఆటోమేటిక్ ఫ్యాన్ కూలింగ్ మరియు రెండు అదనపు MCCBలతో కాన్ఫిగర్ చేయబడింది.

తక్కువ-వోల్టేజ్ వైపు 400V త్రీ-ఫేజ్ మరియు 230V సింగిల్-ఫేజ్ పవర్ అందిస్తుంది. ఇది సైట్ యొక్క లోడ్ లెక్కింపు మరియు విద్యుత్ పంపిణీ రూపకల్పనకు లోబడి ఒకే ట్రాన్స్ఫార్మర్ నుండి మూడు-దశల నిర్మాణ సామగ్రి మరియు సింగిల్-ఫేజ్ సహాయక లోడ్లను సరఫరా చేయడానికి అనుమతిస్తుంది.

400V మరియు 230V లోడ్‌ల కోసం కాన్ఫిగరేషన్

400V మూడు-దశల సరఫరా క్రేన్లు, కాంక్రీట్ మిక్సర్లు, వెల్డింగ్ యంత్రాలు, పంపులు మరియు ఇతర మూడు-దశల యంత్రాలు వంటి పరికరాల కోసం ఉపయోగించవచ్చు. 230V సరఫరా లైటింగ్, ఆఫీసు పరికరాలు, పోర్టబుల్ టూల్స్, ఎయిర్ కండిషనింగ్ యూనిట్లు మరియు ఇతర సింగిల్-ఫేజ్ లోడ్లకు అనుకూలంగా ఉంటుంది.

నిర్మాణ సైట్ కోసం, రెండు రకాల లోడ్‌ల కోసం ఒక ట్రాన్స్‌ఫార్మర్‌ని ఉపయోగించడం ద్వారా పంపిణీ అమరికను సులభతరం చేయవచ్చు. 150 kVA రేటింగ్, అయితే, కనెక్ట్ చేయబడిన ప్రతి లోడ్ పూర్తి నేమ్‌ప్లేట్ శక్తితో ఏకకాలంలో పనిచేయగలదని అర్థం కాదు. ట్రాన్స్‌ఫార్మర్ ఎంపిక సైట్ యొక్క గరిష్ట డిమాండ్, మోటారు ప్రారంభ కరెంట్, లోడ్ ఫ్యాక్టర్, పవర్ ఫ్యాక్టర్ మరియు లోడ్‌ల అంచనా కలయికను పరిగణనలోకి తీసుకోవాలి.

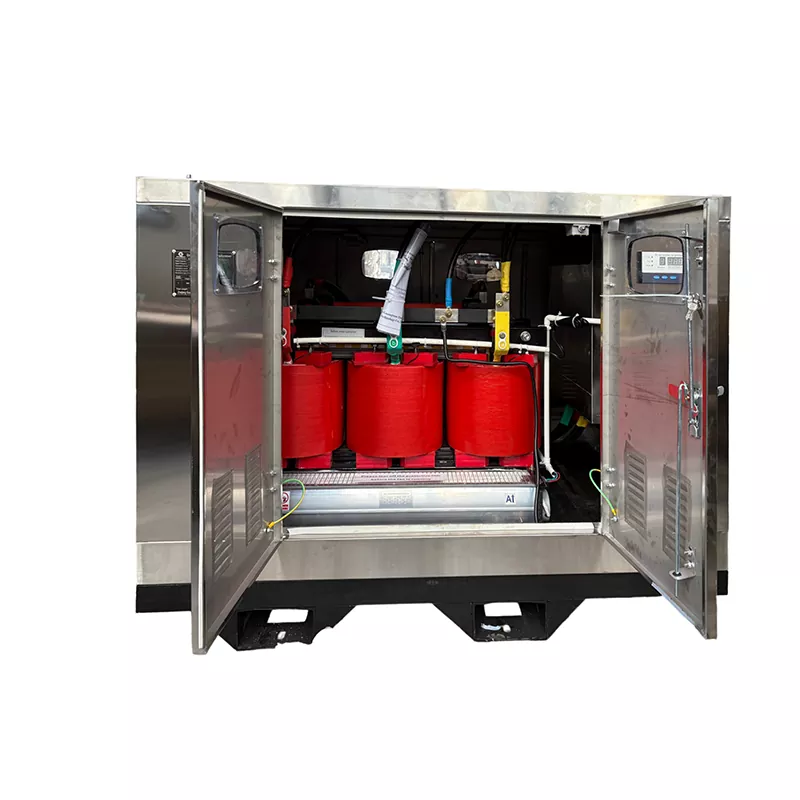

ట్రాన్స్ఫార్మర్ పూర్తి రాగి వైండింగ్లను ఉపయోగిస్తుంది. రాగి అల్యూమినియం కంటే తక్కువ విద్యుత్ నిరోధకతను కలిగి ఉంటుంది, కాబట్టి కండక్టర్ నష్టాలను తగిన కండక్టర్ సైజింగ్ మరియు వైండింగ్ డిజైన్ ద్వారా నియంత్రించవచ్చు. వేడి వాతావరణంలో సంస్థాపనల కోసం, మూసివేసే పదార్థం థర్మల్ డిజైన్‌లో ఒక భాగం మాత్రమే; పరిసర ఉష్ణోగ్రత, ఇన్సులేషన్ సిస్టమ్, వెంటిలేషన్, లోడింగ్ మరియు శీతలీకరణ పద్ధతిని కూడా పరిగణించాలి.

డెల్టా-స్టార్ (Δ-Y) కనెక్షన్ ప్రాథమిక మరియు ద్వితీయ వైండింగ్‌ల కోసం ఉపయోగించబడుతుంది. స్టార్-కనెక్ట్ చేయబడిన తక్కువ-వోల్టేజ్ సైడ్ 230V సింగిల్-ఫేజ్ సరఫరా కోసం న్యూట్రల్ పాయింట్‌ను అందిస్తుంది, అయితే డెల్టా వైండింగ్ వైండింగ్‌లో ట్రిపుల్ హార్మోనిక్ కరెంట్‌లు ప్రసరించడానికి ఒక మార్గాన్ని అందిస్తుంది. తటస్థ గ్రౌండింగ్ అమరిక ప్రాజెక్ట్ యొక్క ఎలక్ట్రికల్ డిజైన్ మరియు వర్తించే స్థానిక అవసరాలను అనుసరించాలి.

కూలింగ్ మరియు ఎన్‌క్లోజర్

మూసివేసే ఉష్ణోగ్రతను పర్యవేక్షించడానికి ఉష్ణోగ్రత సెన్సార్లు ఉపయోగించబడతాయి. ప్రీసెట్ ఉష్ణోగ్రత చేరుకున్నప్పుడు, ఆటోమేటిక్ కూలింగ్ ఫ్యాన్‌లు వేడి వెదజల్లడాన్ని పెంచడం ప్రారంభిస్తాయి. ఆపరేషన్ సమయంలో లోడ్ మారినప్పుడు లేదా పరిసర ఉష్ణోగ్రత సాపేక్షంగా ఎక్కువగా ఉన్న సంస్థాపనలకు ఇది ఉపయోగపడుతుంది.

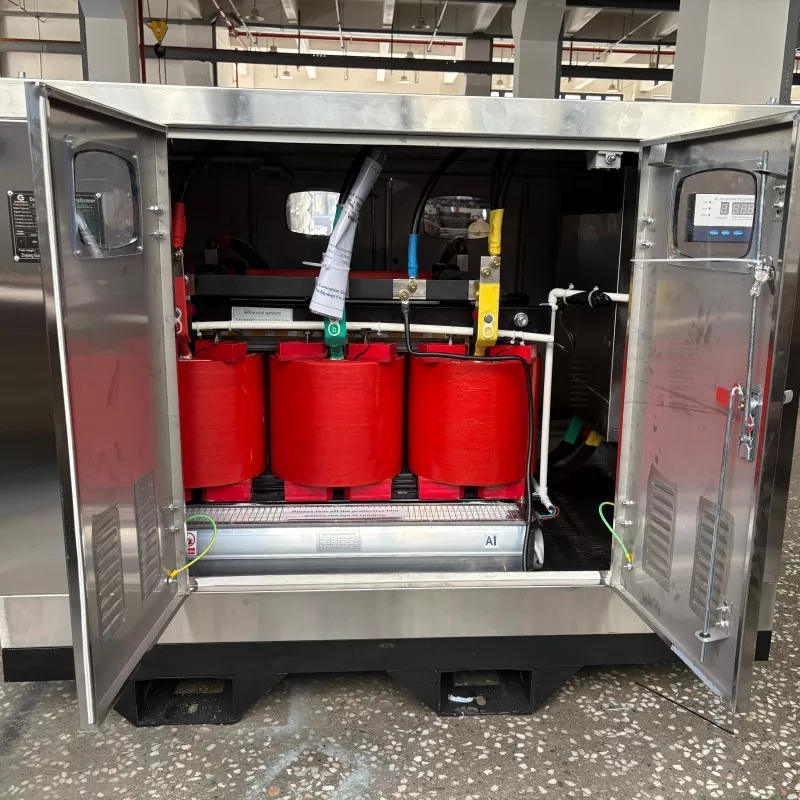

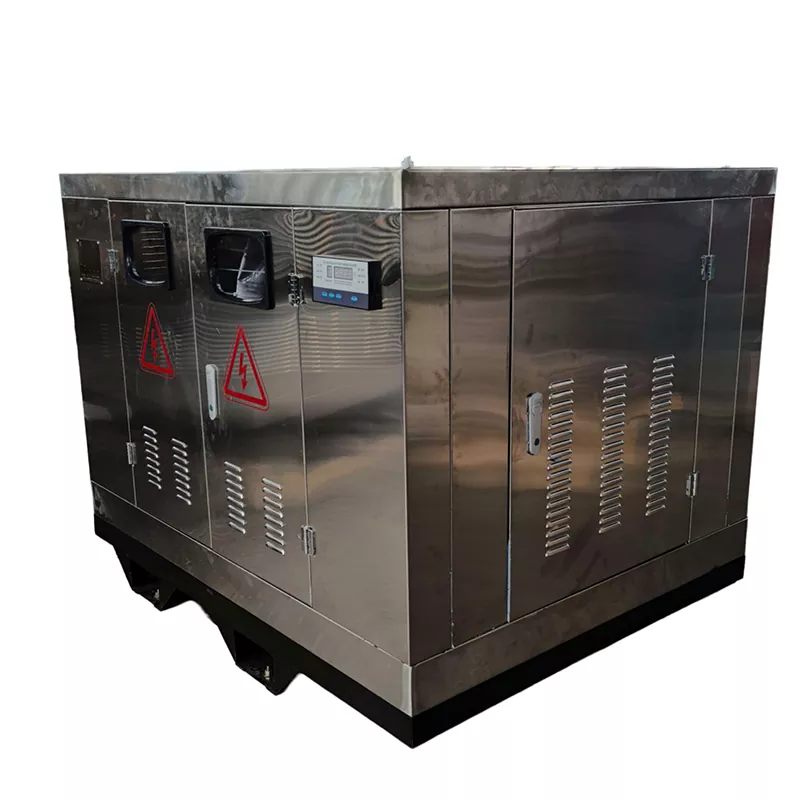

ఎన్‌క్లోజర్ స్టెయిన్‌లెస్ స్టీల్‌తో తయారు చేయబడింది మరియు IP43 రేటింగ్‌ను కలిగి ఉంది. IEC 60529 ప్రకారం, IP43 యొక్క మొదటి అంకె 1 మిమీ కంటే పెద్ద ఘన విదేశీ వస్తువుల నుండి రక్షణను సూచిస్తుంది, రెండవ అంకె IPX3 కోసం పేర్కొన్న పరిస్థితులలో నీటి స్ప్రే నుండి రక్షణను సూచిస్తుంది. రేటింగ్ ఉద్దేశించిన ఇన్‌స్టాలేషన్ ఎన్విరాన్‌మెంట్‌కు రక్షణను అందిస్తుంది కానీ పూర్తిగా ధూళి-గట్టిగా లేదా జలనిరోధితంగా అర్థం చేసుకోకూడదు.

బహిరంగ లేదా పాక్షికంగా బహిర్గతమయ్యే నిర్మాణ స్థలాల కోసం, ఇన్‌స్టాలేషన్ ఇప్పటికీ నేరుగా భారీ వర్షం, నిలబడి ఉన్న నీరు, అధిక ధూళి చేరడం మరియు ఆవరణ యొక్క పేర్కొన్న రక్షణ స్థాయి వెలుపల ఉన్న ఇతర పరిస్థితుల నుండి తగిన రక్షణను అందించాలి.

సాంకేతిక వివరాలు మరియు ప్రాజెక్ట్ ఎంపిక

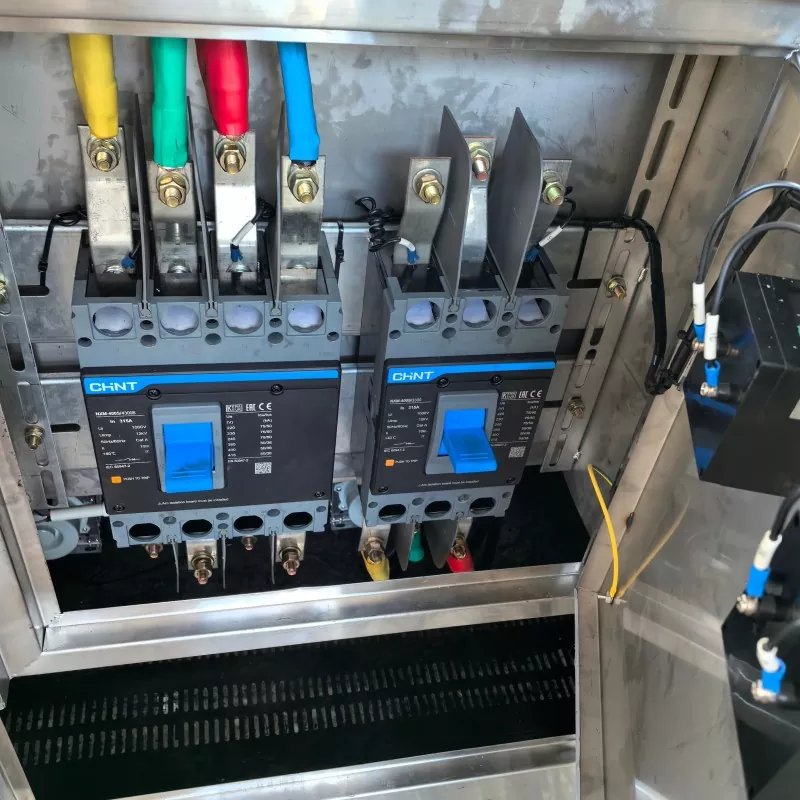

రెండు అదనపు MCCBలు ప్రత్యేక దిగువ సర్క్యూట్ రక్షణ మరియు ఐసోలేషన్‌ను అందిస్తాయి. కనెక్ట్ చేయబడిన పరికరాలు, కేబుల్ పరిమాణం, ఊహించిన కరెంట్ మరియు రక్షణ సమన్వయ అవసరాలకు అనుగుణంగా వారి రేటింగ్‌లను ఎంచుకోవాలి. నిర్మాణ లోడ్ల యొక్క వివిధ సమూహాలను ట్రాన్స్ఫార్మర్కు కనెక్ట్ చేయవలసిన అవసరం ఉన్న చోట అవి ప్రత్యేకంగా ఉపయోగపడతాయి.

ఉత్పత్తికి ముందు, అవసరమైన ఇన్‌పుట్ వోల్టేజ్, అవుట్‌పుట్ వోల్టేజ్, ఫ్రీక్వెన్సీ, ఫేజ్ కాన్ఫిగరేషన్, లోడ్ రకం, పరిసర ఉష్ణోగ్రత, ఎన్‌క్లోజర్ అవసరాలు, గ్రౌండింగ్ అమరిక మరియు వర్తించే విద్యుత్ ప్రమాణాలను నిర్ధారించాలి. మోటారుతో నడిచే పరికరాలను కూడా గుర్తించాలి, ఎందుకంటే సాధారణ రన్నింగ్ లోడ్ 150 kVA లోపల ఉన్నట్లు కనిపించినప్పుడు కూడా ప్రారంభ కరెంట్ ట్రాన్స్‌ఫార్మర్ పరిమాణాన్ని ప్రభావితం చేస్తుంది.

తయారీ, పరీక్ష మరియు అనుకూలీకరణ

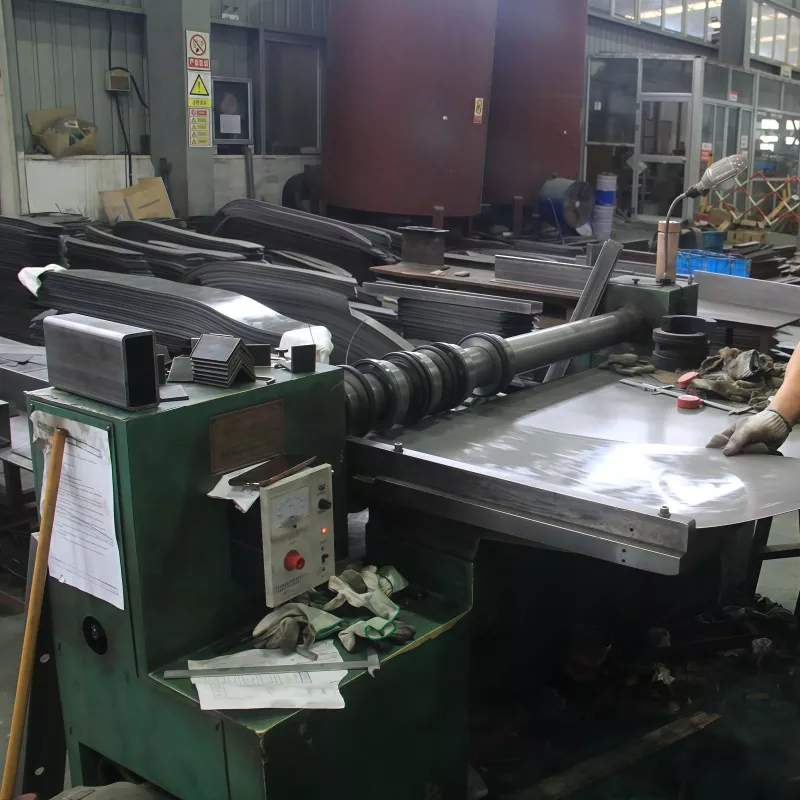

GUANGBIAN ప్రతి ప్రాజెక్ట్ యొక్క ఎలక్ట్రికల్ స్పెసిఫికేషన్ ప్రకారం 150KVA డ్రై టైప్ ఐసోలేషన్ ట్రాన్స్‌ఫార్మర్‌ని తయారు చేస్తుంది. ఈ కాన్ఫిగరేషన్ కోసం, 150 kVA కెపాసిటీ, 400V/230V సెకండరీ డిస్ట్రిబ్యూషన్, కాపర్ వైండింగ్‌లు, డెల్టా-స్టార్ కనెక్షన్, IP43 ఎన్‌క్లోజర్, ఆటోమేటిక్ ఫ్యాన్ కూలింగ్ మరియు అదనపు MCCBలు ఉన్నాయి.

ఇన్‌పుట్ మరియు అవుట్‌పుట్ వోల్టేజ్, ఫ్రీక్వెన్సీ, వైండింగ్ అమరిక, ఎన్‌క్లోజర్ డిజైన్, శీతలీకరణ పద్ధతి మరియు రక్షణ కాన్ఫిగరేషన్‌తో సహా అవసరమైనప్పుడు ఇతర స్పెసిఫికేషన్‌లను మార్చవచ్చు. చివరి డిజైన్ ప్రతి ప్రాజెక్ట్ కోసం ఒకే కాన్ఫిగరేషన్‌ను ఉపయోగించడం కంటే ఎలక్ట్రికల్ సిస్టమ్ మరియు ఇన్‌స్టాలేషన్ పరిస్థితులపై ఆధారపడి ఉంటుంది.

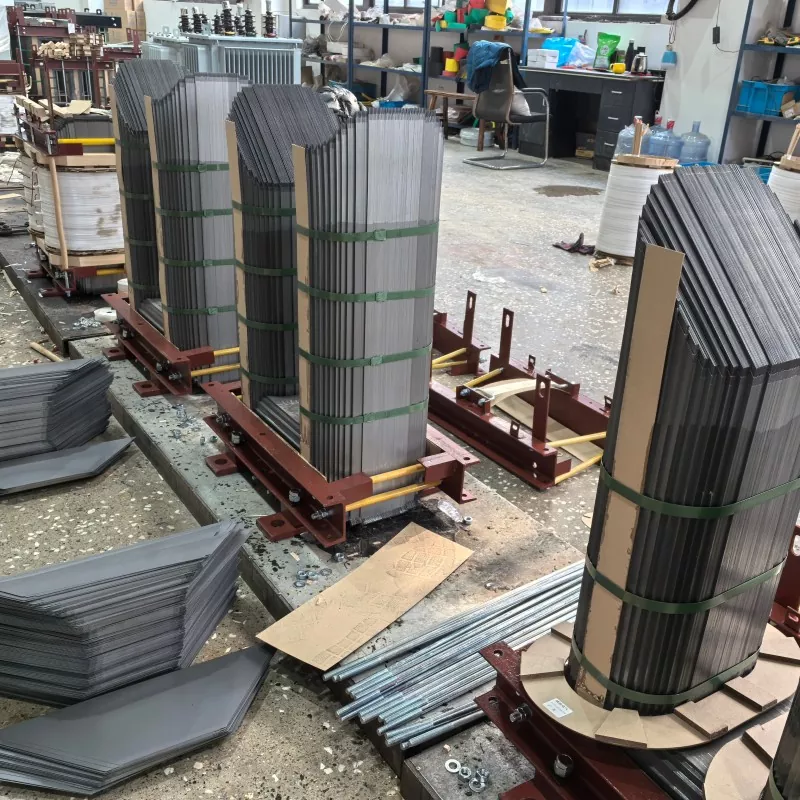

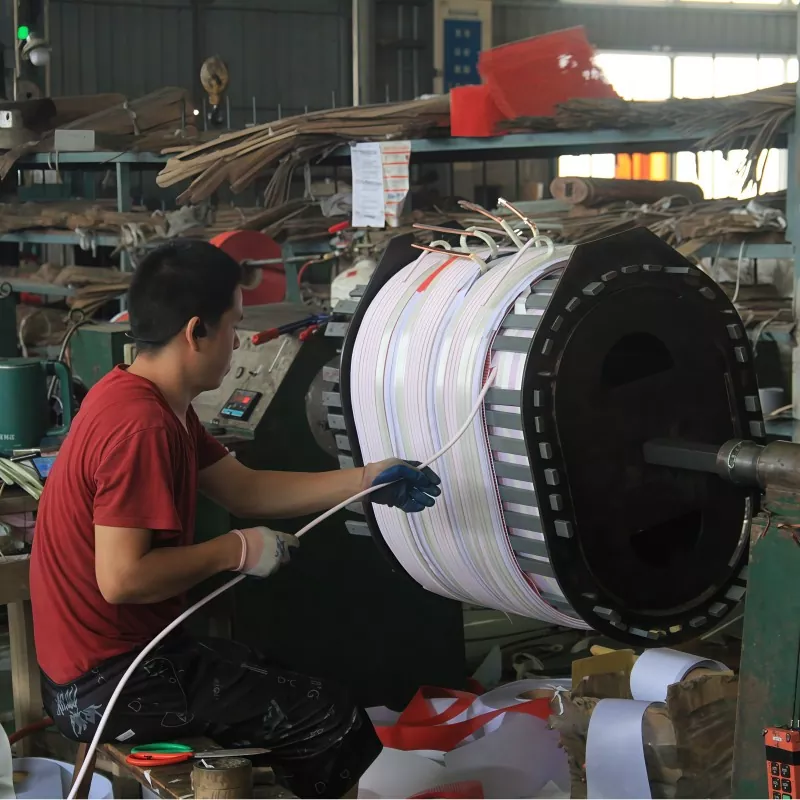

అంగీకరించిన సాంకేతిక వివరణ మరియు వర్తించే ప్రమాణం ప్రకారం ఫ్యాక్టరీ పరీక్ష జరుగుతుంది. ప్రాజెక్ట్ ద్వారా అవసరమైనప్పుడు పరీక్ష రికార్డులు మరియు మూడవ పక్ష తనిఖీని ఏర్పాటు చేయవచ్చు.

తరచుగా అడిగే ప్రశ్నలు

ఈ ట్రాన్స్‌ఫార్మర్ అవుట్‌పుట్ వోల్టేజ్ ఎంత?

ఈ కాన్ఫిగరేషన్ 400V త్రీ-ఫేజ్ మరియు 230V సింగిల్-ఫేజ్ అవుట్‌పుట్‌ను అందిస్తుంది. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ఇతర వోల్టేజ్ కలయికలను తయారు చేయవచ్చు.

అదే ట్రాన్స్‌ఫార్మర్ ద్వారా 400V మరియు 230V లోడ్‌లను సరఫరా చేయవచ్చా?

అవును. డెల్టా-స్టార్ కనెక్షన్ మూడు-దశల ద్వితీయ సరఫరా మరియు సింగిల్-ఫేజ్ పంపిణీ కోసం తటస్థ పాయింట్‌ను అందిస్తుంది. కనెక్ట్ చేయబడిన లోడ్లు తప్పక సరిగ్గా పంపిణీ చేయబడాలి మరియు ట్రాన్స్‌ఫార్మర్ యొక్క రేట్ సామర్థ్యంలో ఉండాలి.

కూలింగ్ ఫ్యాన్ ఎలా నియంత్రించబడుతుంది?

వైండింగ్ ఉష్ణోగ్రత సెన్సార్లు ఆపరేటింగ్ ఉష్ణోగ్రతను పర్యవేక్షిస్తాయి. ప్రీసెట్ ఉష్ణోగ్రత చేరుకున్నప్పుడు, నియంత్రణ వ్యవస్థ శీతలీకరణ అభిమానులను ప్రారంభిస్తుంది. నియంత్రణ ఉష్ణోగ్రత ట్రాన్స్ఫార్మర్ యొక్క థర్మల్ డిజైన్ ప్రకారం సెట్ చేయబడింది.

IP43 అంటే ఏమిటి?

IP43 1 మిమీ కంటే పెద్ద ఘన విదేశీ వస్తువుల నుండి రక్షణను మరియు IPX3 పరీక్ష పరిస్థితులలో నీటి స్ప్రే నుండి రక్షణను సూచిస్తుంది. ఇది పూర్తిగా డస్ట్‌ప్రూఫ్ లేదా వాటర్‌ప్రూఫ్ ఎన్‌క్లోజర్ కాదు.

నిర్మాణ స్థలానికి 150 kVA అనుకూలంగా ఉందా?

ఇది అసలు లోడ్ మీద ఆధారపడి ఉంటుంది. గణనలో సాధారణ ఆపరేటింగ్ కరెంట్ అలాగే మోటార్ స్టార్టింగ్ కరెంట్, వెల్డింగ్ లోడ్లు, ఏకకాల ఆపరేషన్ మరియు ఇతర తాత్కాలిక పీక్ లోడ్లు ఉండాలి. ట్రాన్స్‌ఫార్మర్ సామర్థ్యం కేవలం కనెక్ట్ చేయబడిన యంత్రాల సంఖ్య నుండి కాకుండా ప్రాజెక్ట్ యొక్క లోడ్ షెడ్యూల్ నుండి నిర్ధారించబడాలి.

ట్రాన్స్‌ఫార్మర్‌ని ఇతర స్పెసిఫికేషన్‌లకు అనుగుణంగా తయారు చేయవచ్చా?

అవును. ఇన్‌పుట్ మరియు అవుట్‌పుట్ వోల్టేజ్, ఫ్రీక్వెన్సీ, కనెక్షన్ కాన్ఫిగరేషన్, ఎన్‌క్లోజర్, శీతలీకరణ మరియు రక్షణ అవసరాలు ప్రాజెక్ట్ ప్రకారం పేర్కొనవచ్చు. ఉత్పత్తికి ముందు పూర్తి ఎలక్ట్రికల్ స్పెసిఫికేషన్ నిర్ధారించబడాలి.
